ロータリーを使った指輪（リング）への刻印（絵柄の場合）の手順です。
加工条件として、ロータリーアタッチメントがレーザーマーカー本体に向かって正面奥に設置している場合の設定です。
初めに、加工する指輪の寸法をノギスで計測します。計測するのは、指輪の厚み、指輪の内径です。
使用するロータリーは、スプリング固定タイプのロータリーで 指輪用の保持ステーが付いています。
チャックを回転させて指輪をセットします。
指輪をセットして、ロータリーの角度を調整します。ロータリーは、回転軸をレーザー光に対して垂直にしてしまうと、指輪の上部が刻印面を覆ってしまいます。指輪の上部が刻印面を隠さないように、ロータリーに角度を付けて固定します。
ロータリーの角度を設定して、Ｌ寸法を測ってください。多少アバウトでもかまいません。Lはロータリー支点から指輪までの寸法です。
デュアルフォーカスビームを使って、指輪の下面に焦点を合わせます。
IllustratorやCADソフトからdxfファイルを出力し、Ezcadにインポートします。インポートした絵柄にハッチングをかけます。ハッチングが思うように生成されない場合は、EditメニューのCombineを使って修正を行ってください。

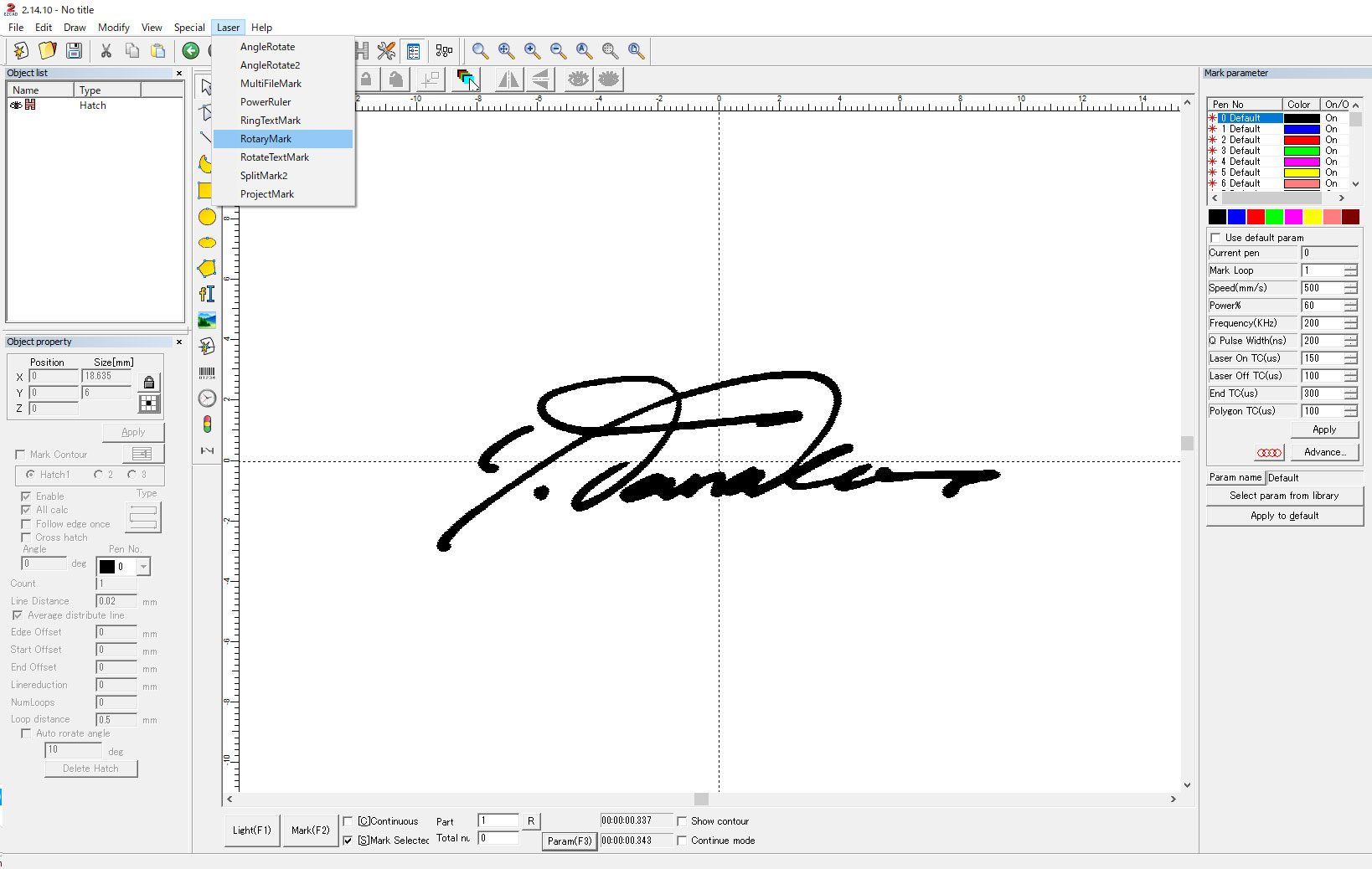

Laser – RotaryMarkメニューをクリックして下さい。

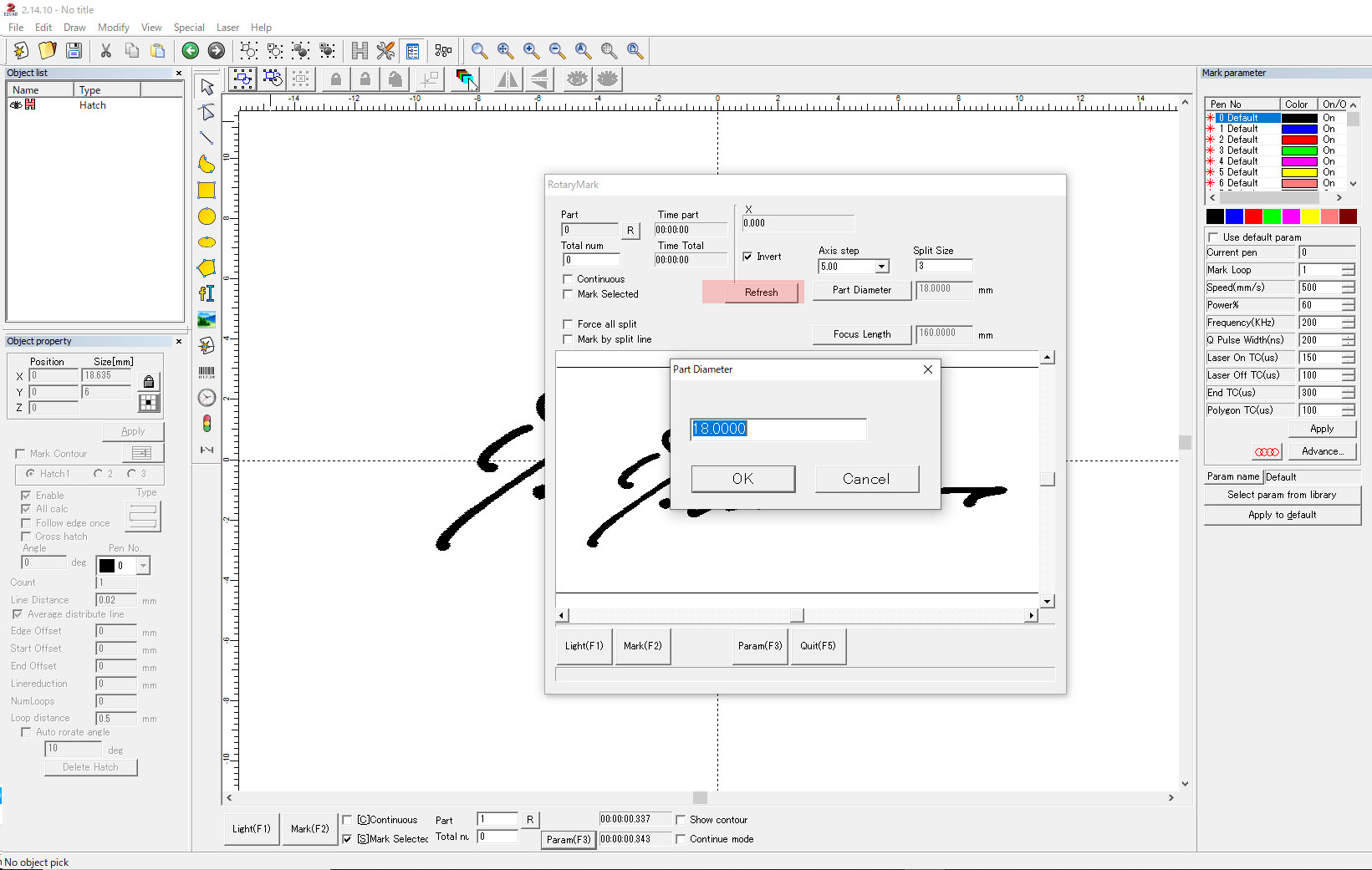

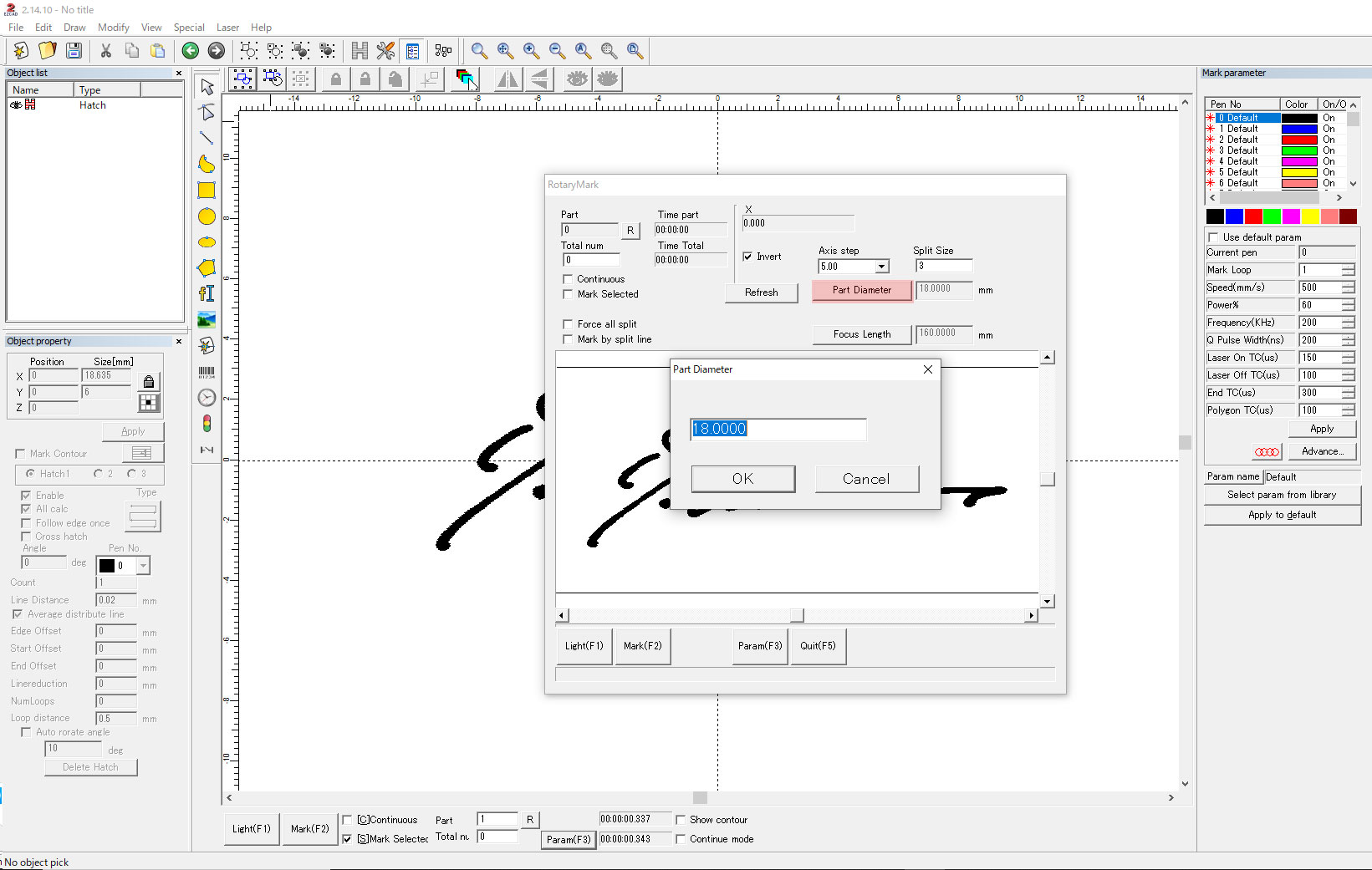

PartDiameterをクリックして、内径寸法を入力してOKをクリックしてください。
その後、Refreshをクリックしてください。

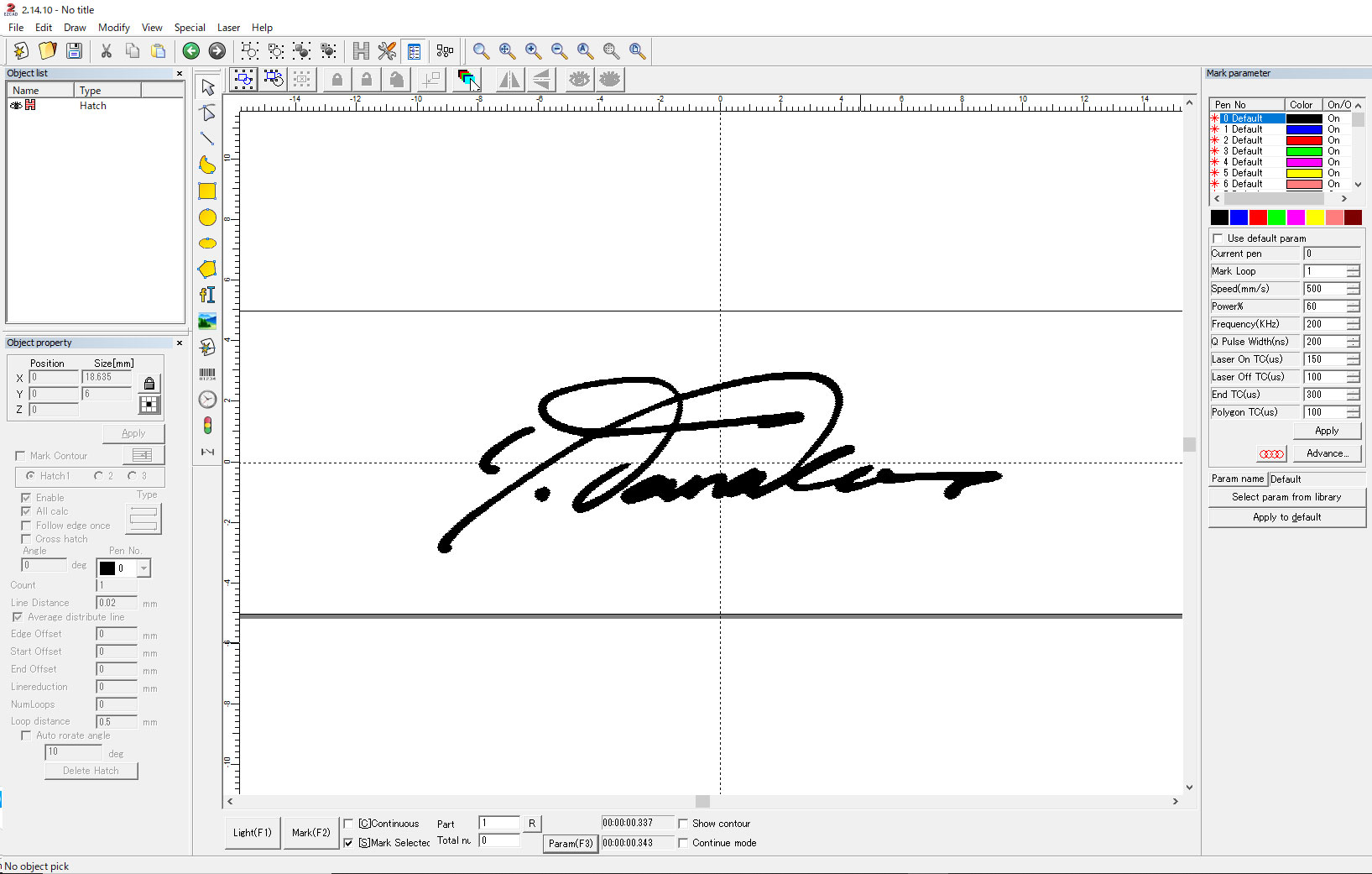

内径（左右の長さ）がワークスペースに反映されます。マーキングする絵柄のサイズを調整してください。上下寸法は、指輪の厚み以下になるように調整してください。
Laser – RotaryMarkメニューをクリックして下さい。

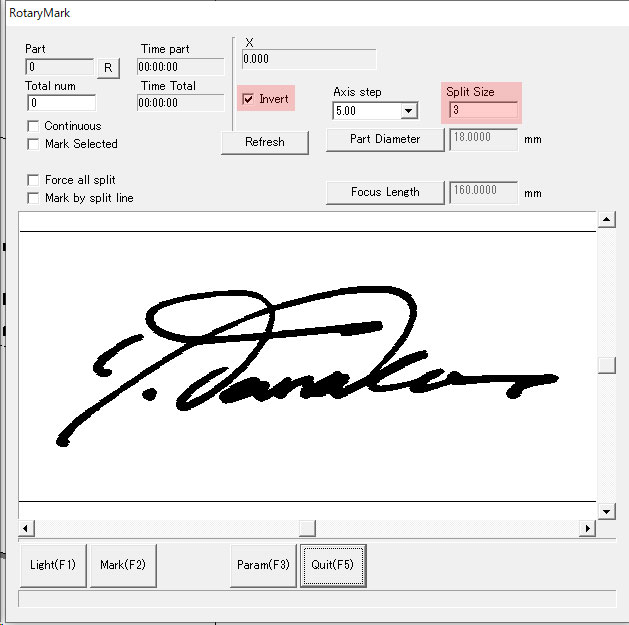

パラメーターが表示されたら、Invertを有効にし、Split Sizeを入力してください。絵柄のデータはテキストと異なり連続したオブジェクトですので、このSplit Sizeのサイズで分割マーキングされます。単位はmmです。この場合、絵柄は3mm単位でマーキングが行われます。

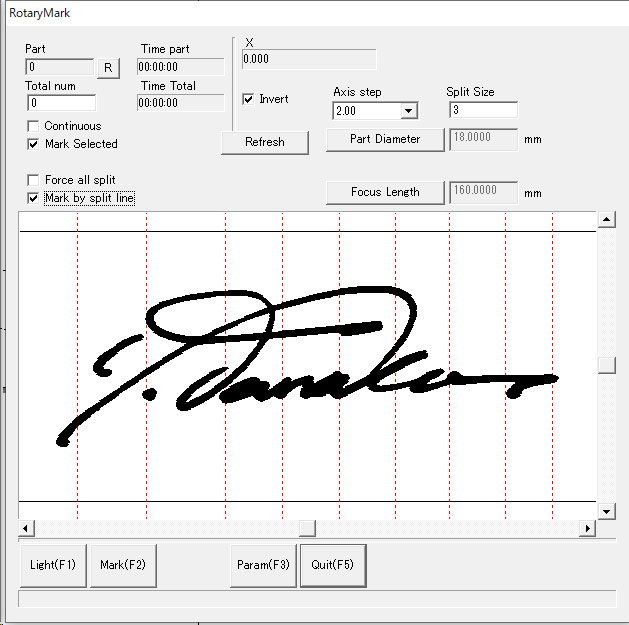

自分で分割ラインを設定したい場合は、画面上でダブルクリックすることでラインが生成されます。分割ライン間が広すぎるとマーキングの品質に影響が出ますでの、極端に広くならないようにしてください。ラインを入力後、Mark by split lineを有効にしてください。

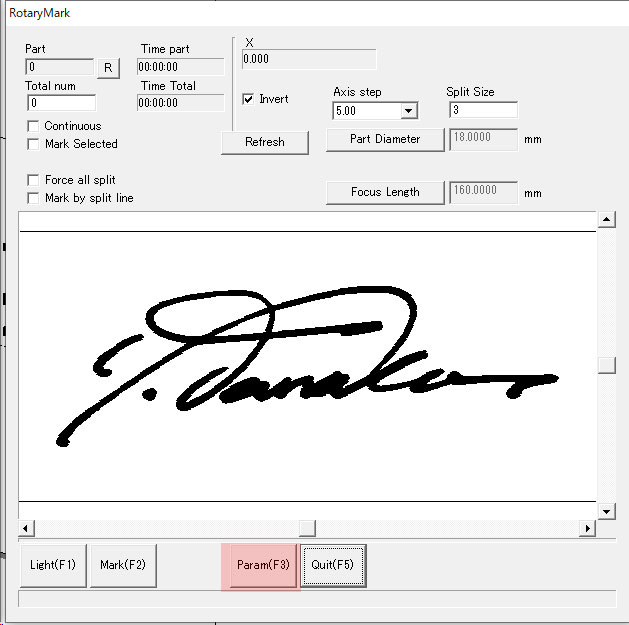

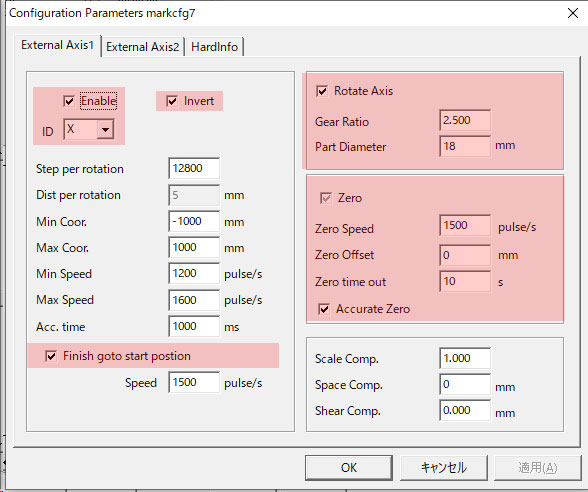

Param（F3）をクリックしてパラメーターの項目（マーカーの場所）を確認してください。

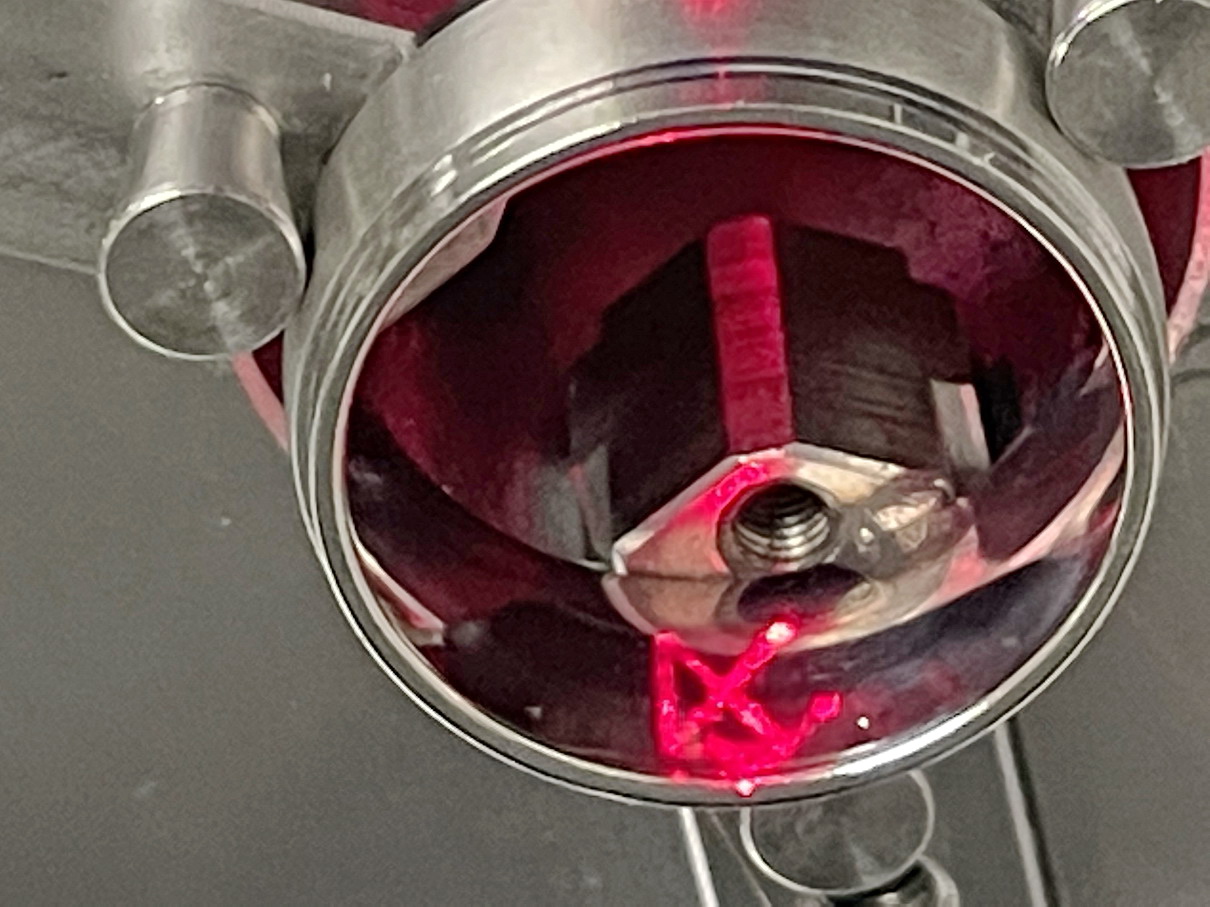

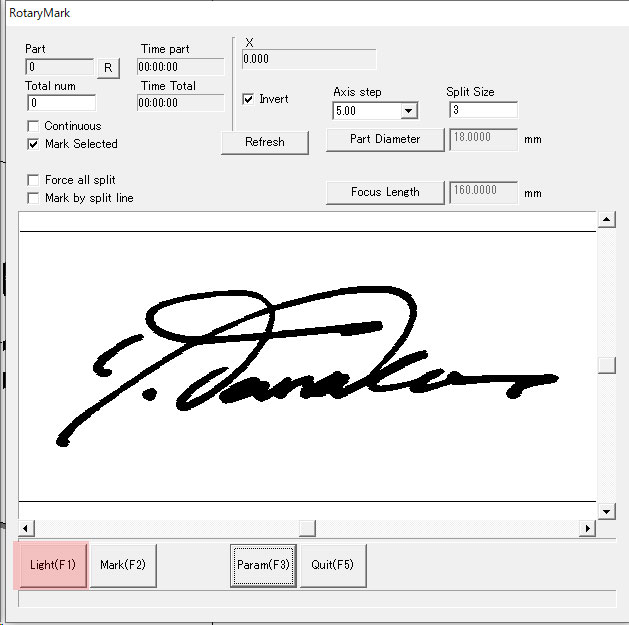

Light(F1)をクリックすると、最初のマーキング箇所に☒マークが表示されます。この☒のサイズはSplit lineのサイズに依存します。

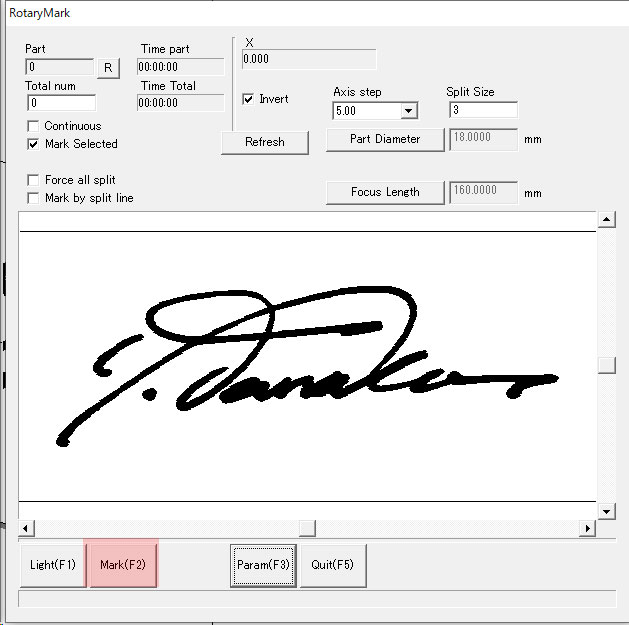

Mark（F2）でマーキングが開始します。

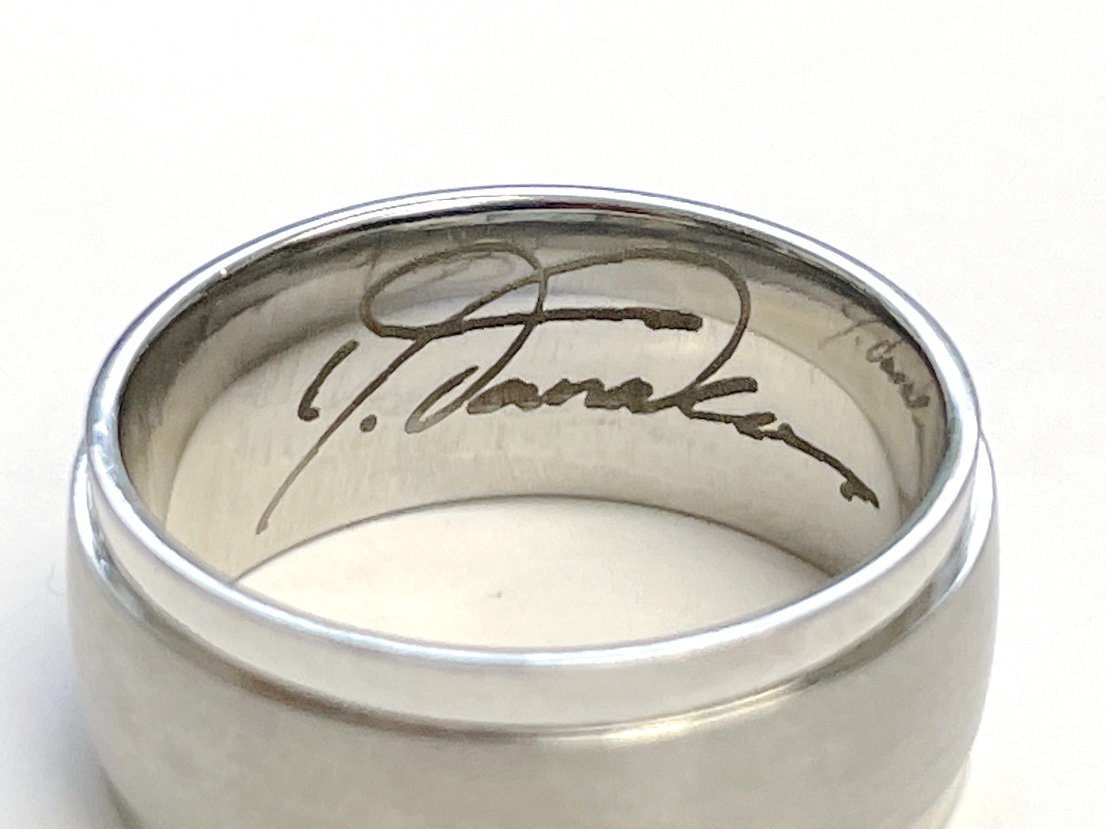

完成です。
補足

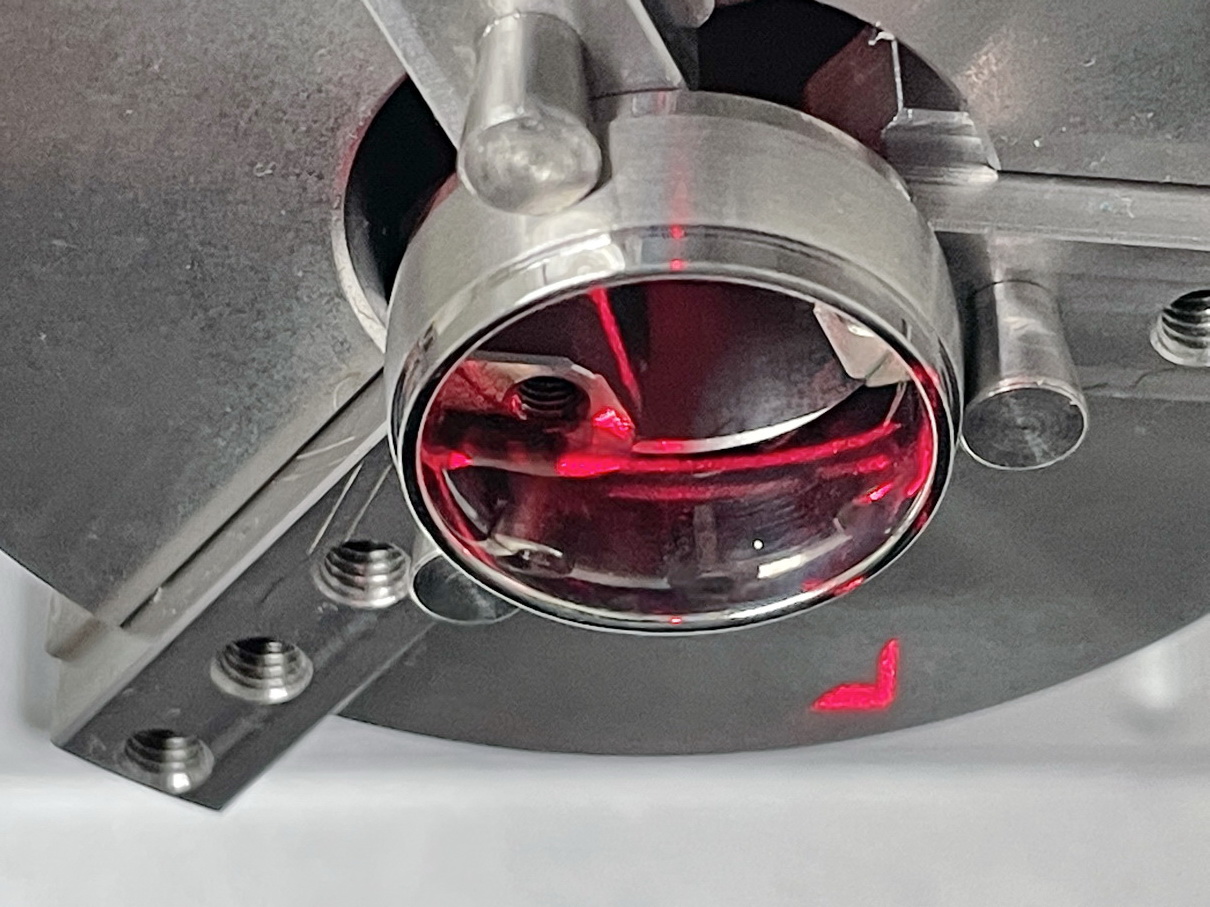

マーキング位置を確認する際に、☒だけだと材料に対する絵柄の平行の確認が出来ません。この場合は、Laser – RotaryMarkパラメーター内にあるLight(F1)とば別に、通常メニューのLight(F1)を使うことによって、平行のチェックを行うことをお勧めします。

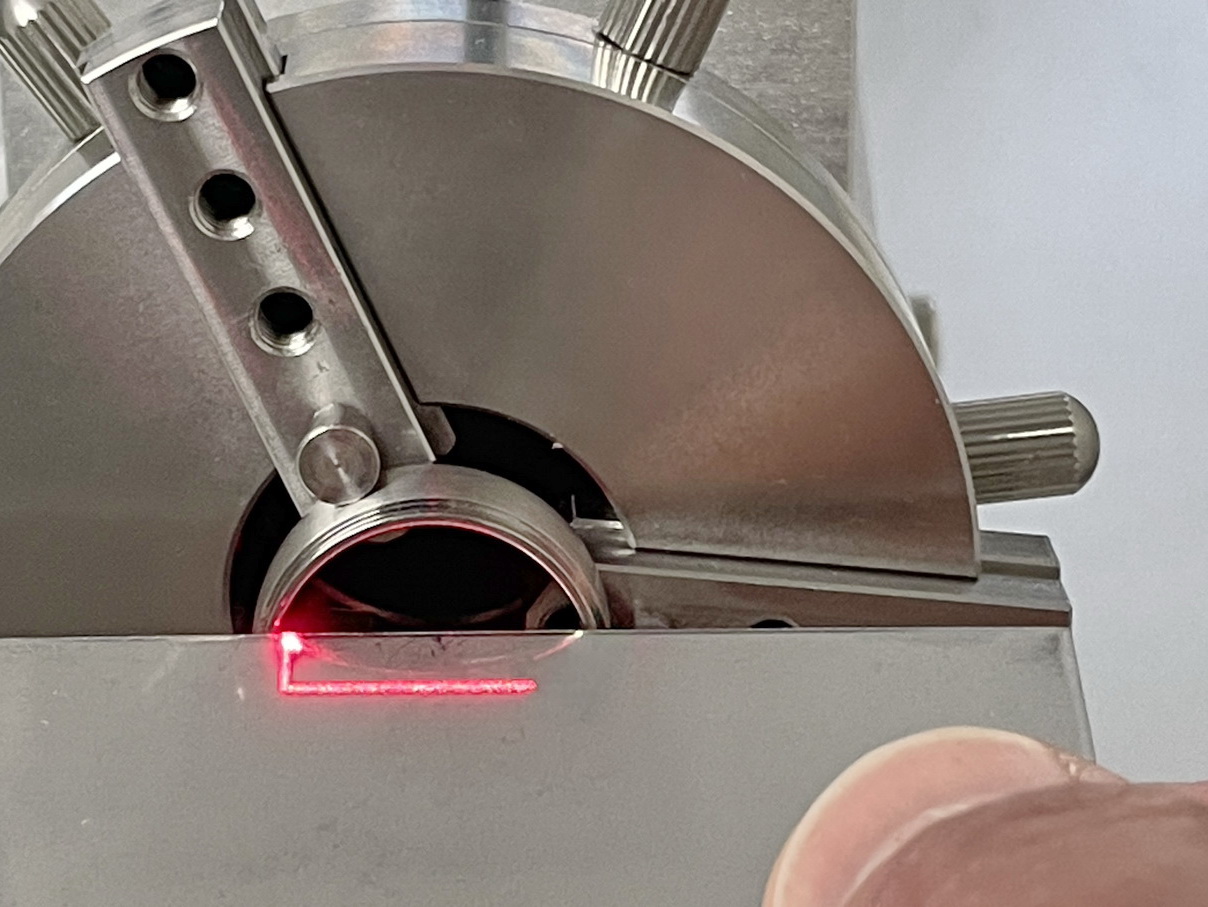

板を使うと、平行チェックがよりわかりやすくなります。
ただし、これはあくまでも平行のチェックなので、マーキング開始は、Laser – RotaryMarkパラメーター内にあるMark（F2）を使用します。

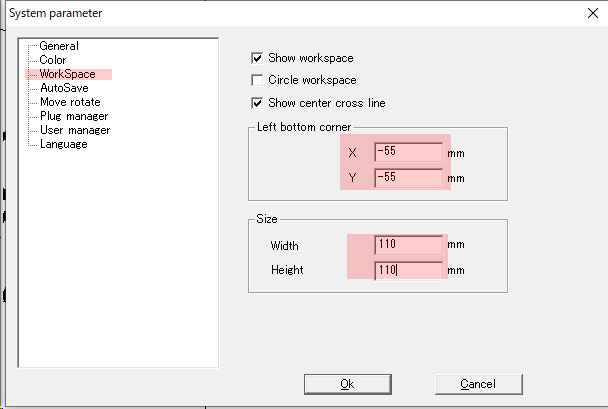

リングマーキングを行うことでワークスペースが変わってしまっていますので、マーキング終了後、次回のためにワークスペース寸法を元に戻してください。
File – System Parameter – Work Space
※この寸法は、110×110レンズの場合です。お使いのレンズのサイズに合わせてください。
