SGD Laser 日本語操作マニュアル｜SCULPFUN G20 PC版

1. 使用前の安全確認

G20は高密度のレーザー光を使用します。材料表面は高温になり、多くの材料は発火する可能性があります。次の事項を守ってください。

• 加工中はレーザー保護メガネを着用し、レーザー光や反射光を直接見ない。
• 加工中は機械から離れない。消火器をすぐ使える場所に用意する。
• 可燃物、爆発物、揮発性溶剤、高温になるものを周囲に置かない。
• 煙や臭気を屋外へ排出し、十分に換気する。
• 材質が不明なもの、塩素を含む樹脂（PVCなど）、強く反射する鏡面材料は加工しない。
• 加工物の下に、レーザーを透過しない平らな金属板などを敷く。
• 稼働中のレーザーモジュールや可動部に触れない。通電中に分解しない。

2. インストール

2-1. Windows

1. G20付属のUSBメモリをパソコンに接続します。USB内にインストーラーがない場合は、SCULPFUN公式サポートページからSGD Laserを入手します。

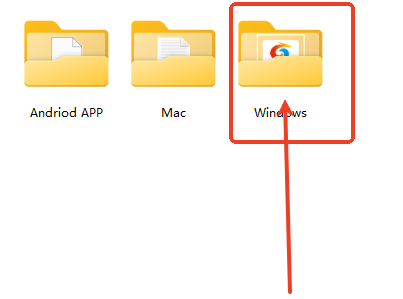

2. Windows用のSGDLaser.exeをダブルクリックし、画面の案内に従ってインストールします。

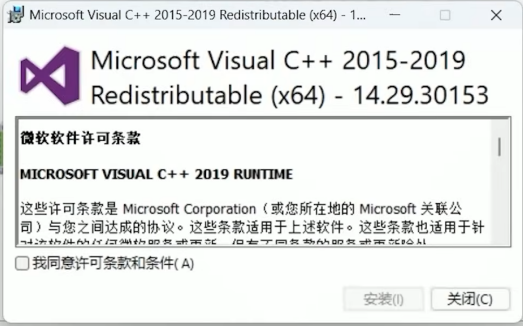

3. SGD Laser本体のインストール後にドライバーのインストーラーが開きます。画面の案内に従ってドライバーも導入します。

2-2. macOS

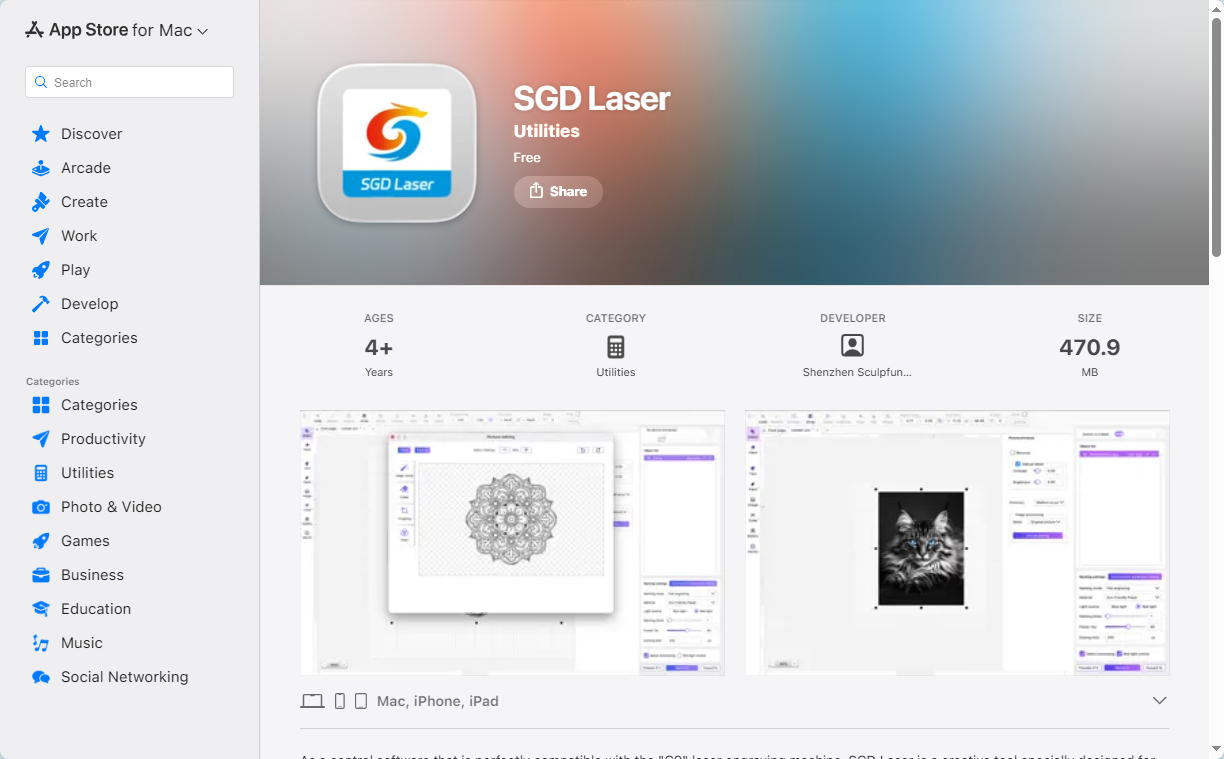

App Storeで「SGD Laser」を検索し、入手してインストールします。初回起動時にmacOSの権限確認が表示された場合は、内容を確認して必要な権限を許可してください。

3. 初回接続とG20設定の取得

1. G20の電源を入れ、USBケーブルでパソコンと接続します。

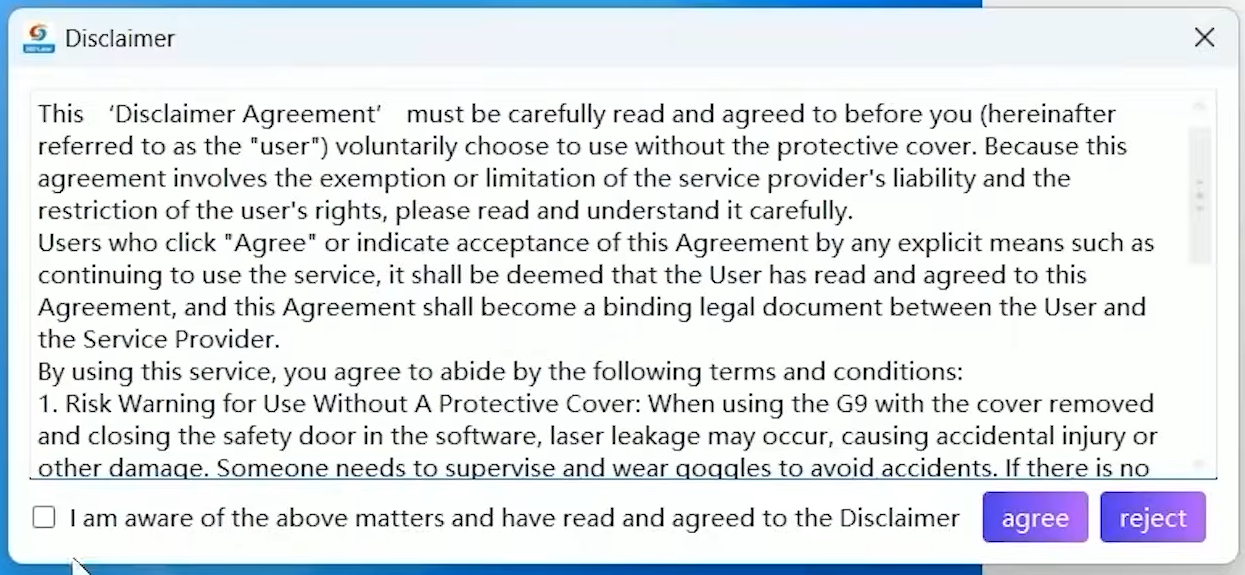

2. SGD Laserを起動します。初回は免責事項（Disclaimer）が表示されます。内容を確認し、同意する場合のみチェックを入れてagreeを押します。

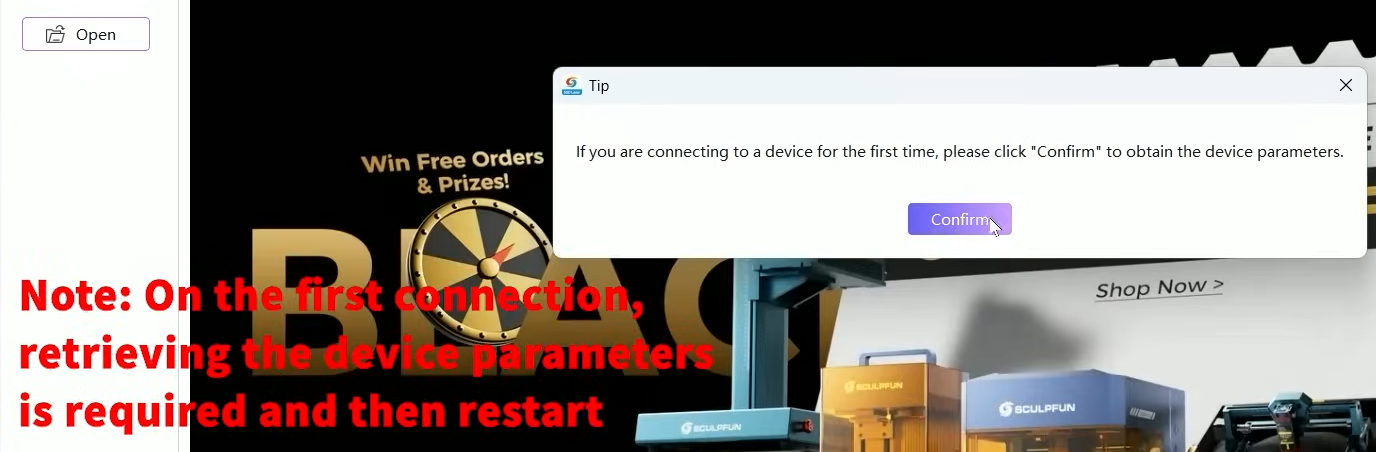

3. 初めてG20へ接続したとき、機械パラメーター取得の確認が表示されます。Confirmを押します。

4. 取得が完了したらSGD Laserをいったん終了し、再度起動します。右上に機械接続状態が表示されれば初期設定完了です。

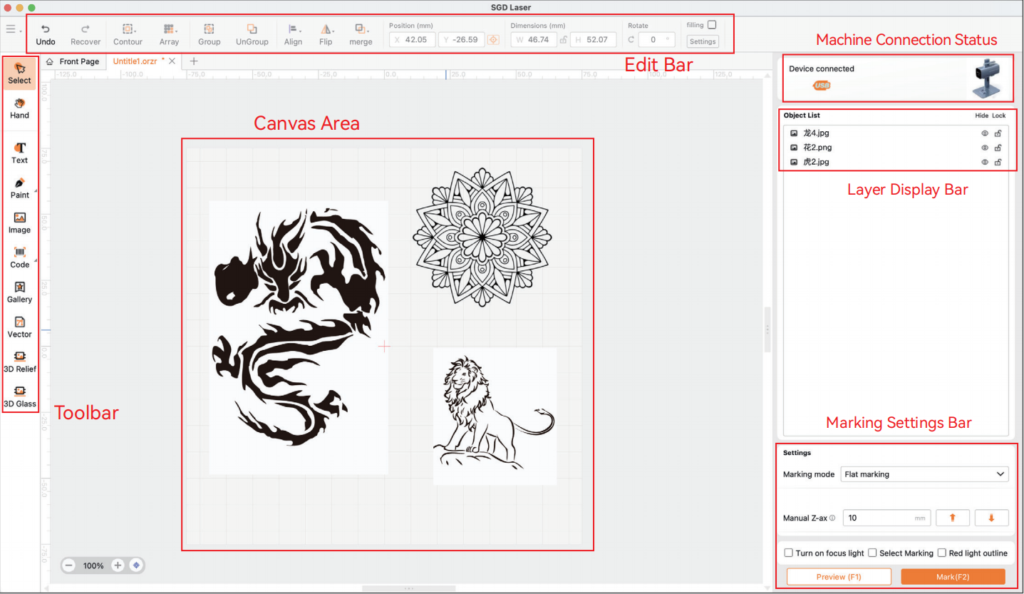

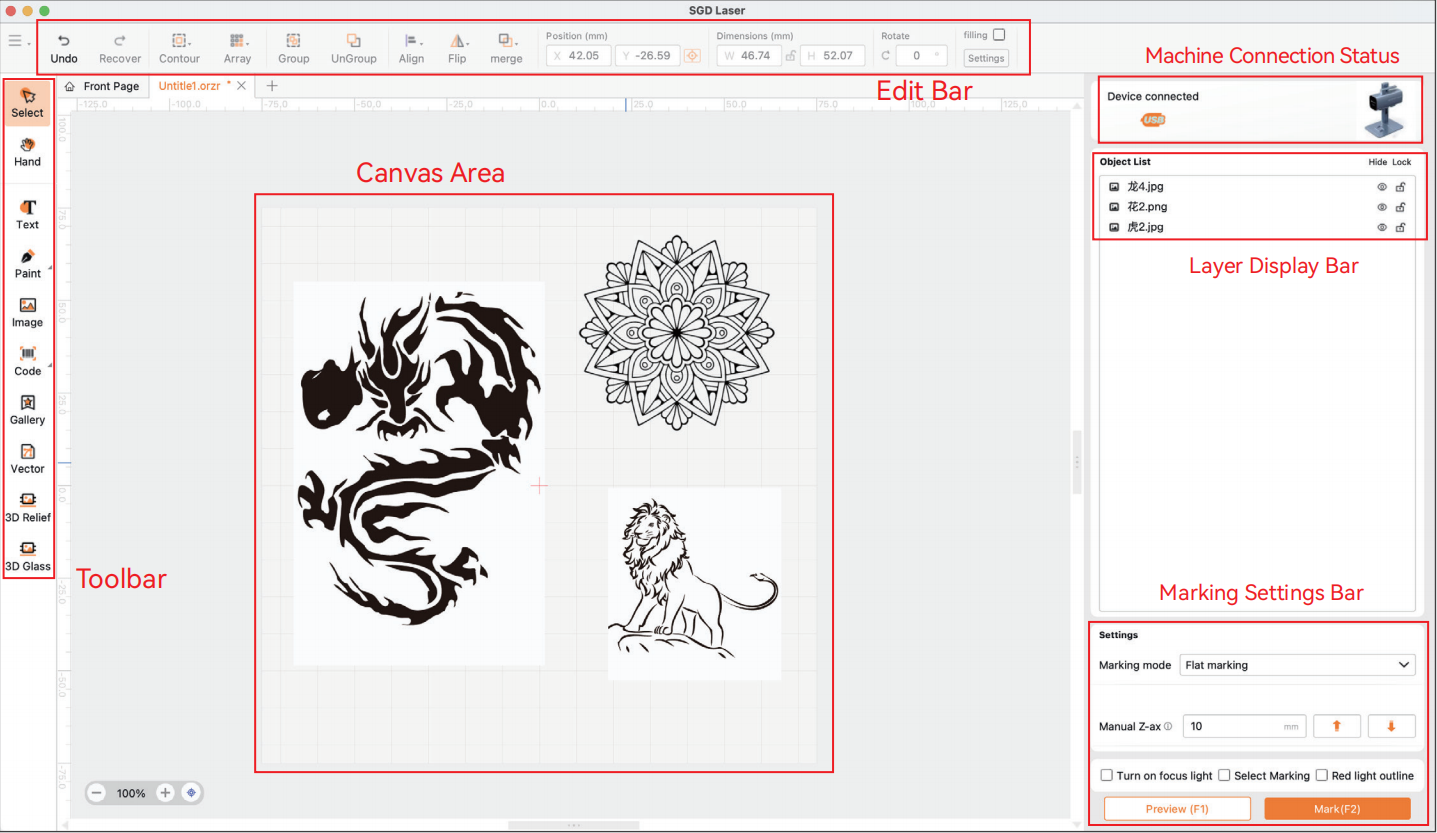

4. 画面構成

5. 基本加工の流れ

5-1. 新しいキャンバスを作る

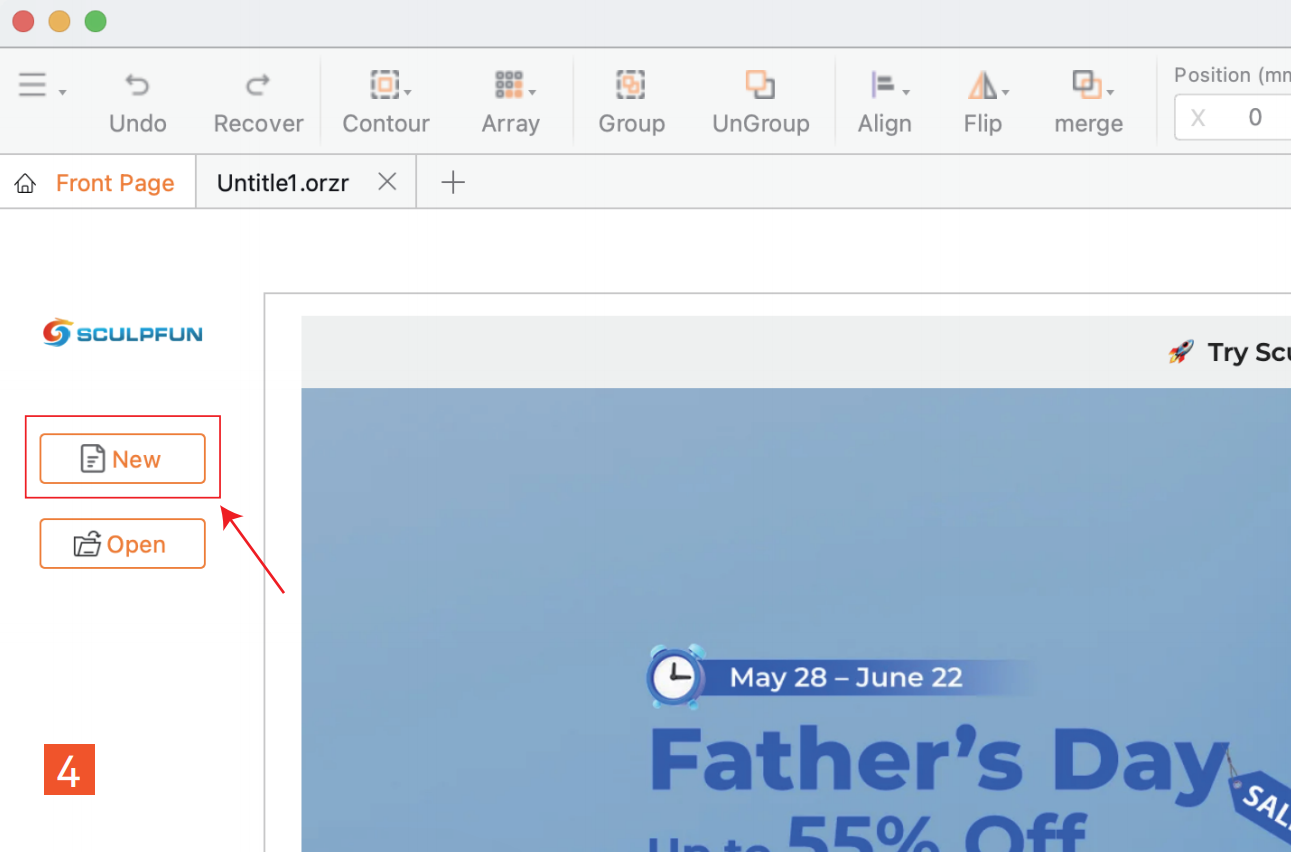

ホーム画面のNewを押して、新しい作業データを開きます。既存データを開く場合はOpenを使用します。

5-2. データを配置する

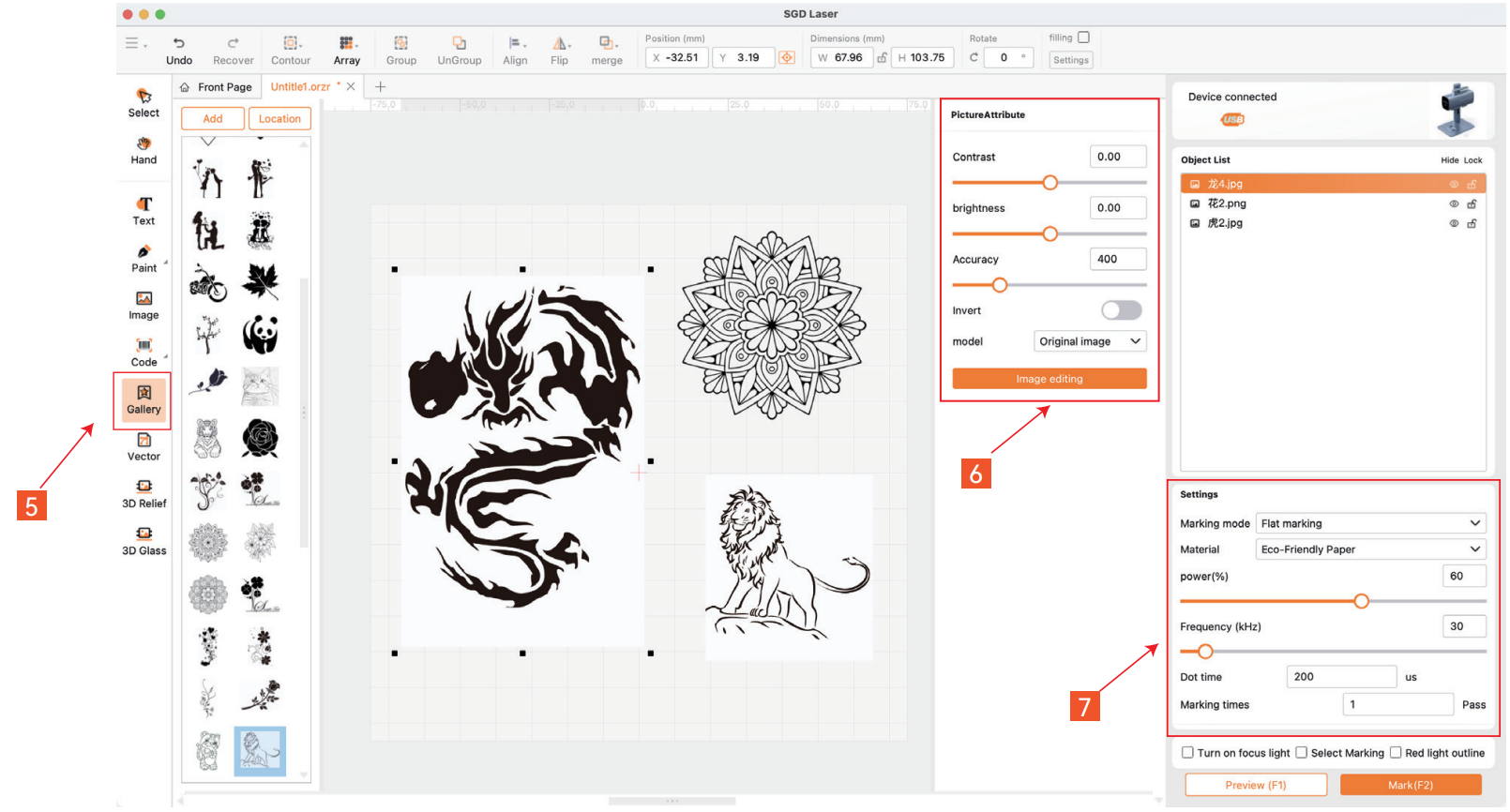

Galleryから図形を選び、キャンバスへドラッグします。文字はText、画像はImageなど、目的に応じたツールを使います。外部データはOpenから読み込みます。

5-3. サイズと位置を調整する

対象オブジェクトを選択し、Edit BarのPosition、Dimension、Rotateなどを使って位置・大きさ・角度を調整します。複数データはAlign、Group、Arrayなどで整理できます。

6. 加工条件の見方

画面右下のMarking Settings Barで加工条件を設定します。材料や仕上がりにより適正値が異なるため、保存済みプリセットをそのまま信用せず、端材でテストしてください。

7. フォーカスと位置確認

7-1. フォーカスを合わせる

1. 加工物を安定して動かない位置へ置き、必要に応じて治具で固定します。

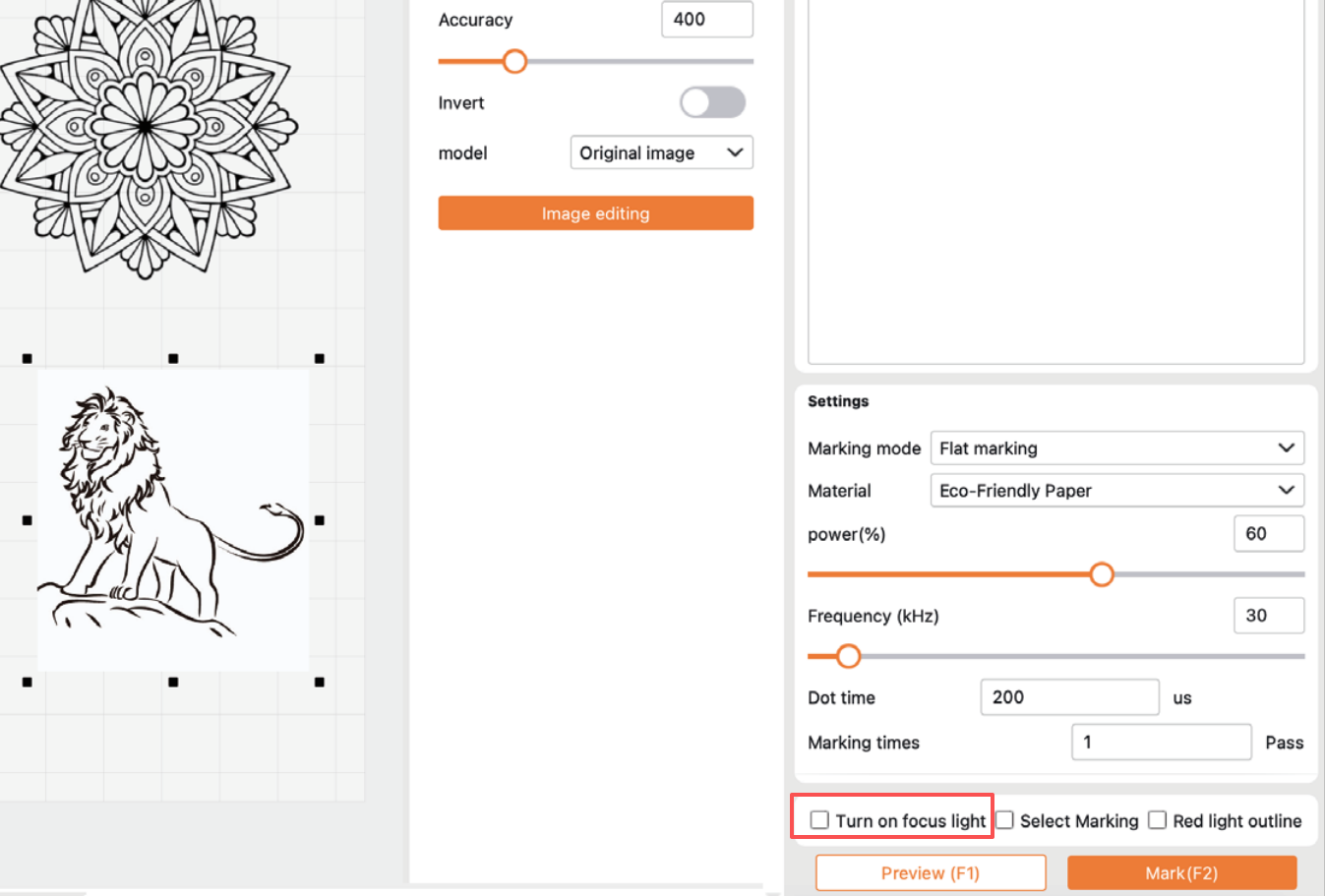

2. Turn on focus lightを有効にします。
3. レーザーモジュールの高さを調整し、2つのフォーカスポイントが1点に重なる位置へ合わせます。
4. 高さ調整後、レーザーヘッド、加工物、治具が干渉しないことを確認します。

7-2. Previewで位置を確認する

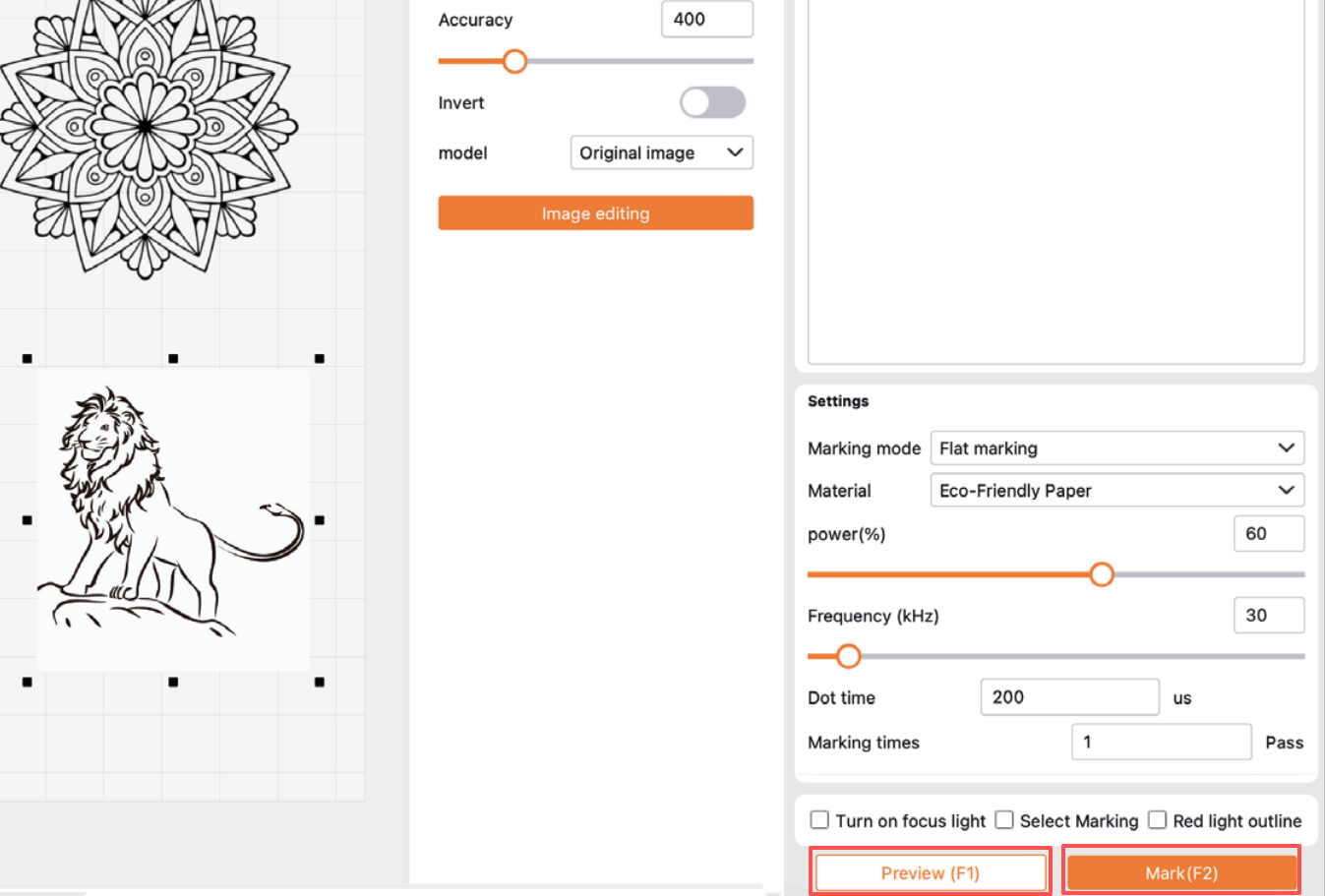

1. Preview (F1)を押し、ガイド光が示す加工範囲を確認します。
2. 加工物からはみ出す、中心がずれる、サイズが違う場合は、データまたは加工物の位置を修正します。
3. フォーカス、位置、条件、安全対策を再確認し、Mark (F2)で加工を開始します。

8. ロータリー・拡張加工

G20はRA ProシリーズのロータリーおよびG9 SE拡張キットに対応します。これらのアクセサリーはPCソフトで設定します。

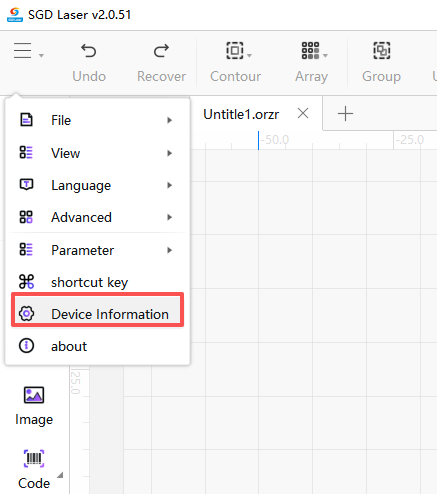

1. 画面左上のメニューを開き、Device Informationを選択します。

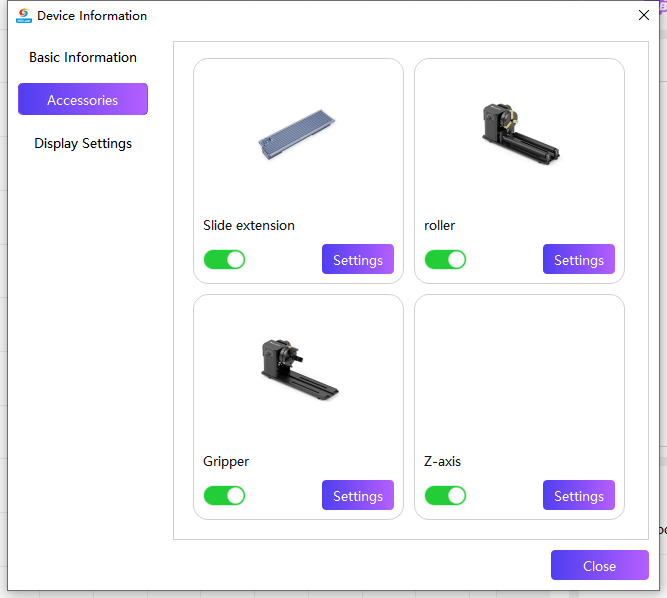

2. Accessories画面で、使用するアクセサリーのスイッチをONにします。必要な設定項目がある場合はSettingsを開きます。

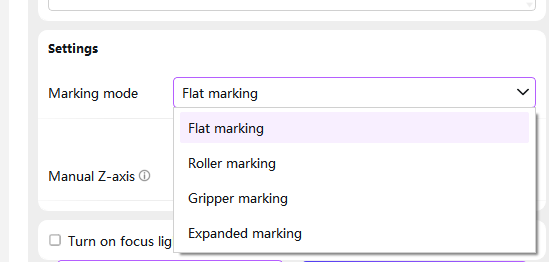

3. 画面を閉じ、右下のMarking modeから対応モードを選びます。

• Flat marking：通常の平面加工。
• Roller marking：ローラーで円筒物を回転させて加工。
• Gripper marking：チャックで加工物を保持して回転加工。
• Expanded marking：拡張キットを使った広範囲加工。

9. トラブル時の確認

10. 加工前チェックリスト

• □ 加工材料の材質が明確で、レーザー加工に適している
• □ 換気・排煙が作動している
• □ 消火器がすぐ使える場所にある
• □ 保護メガネを着用している
• □ 加工物と治具が安定し、動かない
• □ G20がSGD Laserで接続済みになっている
• □ 加工モードと対象レイヤーが正しい
• □ Power、Frequency、Dot time、加工回数を確認した
• □ フォーカスを合わせた
• □ Previewで位置・サイズ・範囲を確認した
• □ ヘッド・治具・加工物に干渉がない
• □ 加工中に機械から離れない
