SGD Laser 日本語操作マニュアル｜SCULPFUN V5 PC版

SGD Laser 日本語操作ガイド

SCULPFUN V5をパソコン版SGD Laserで操作するための日本語ガイドです。インストール、初回接続、平面加工、木材レリーフ、水晶内彫りまでを順番に説明します。

使用前の重要事項

V5は355nmのUVレーザーを使用します。加工中は機械から離れず、355nmに適合したレーザー保護メガネ、十分な排煙・換気設備、消火器を用意してください。材質や設定値が分からない場合は、低出力・高速・少ない加工回数から小さなテストを行ってください。

1. 使用前の安全確認

  • レーザー光、フォーカス光、加工時の反射光を直接見ない。
  • 加工中は機械から離れず、消火器をすぐ使える場所に置く。
  • 可燃物、爆発物、揮発性溶剤を機械の周囲に置かない。
  • 煙や臭気を屋外へ排出し、十分に換気する。
  • PVCなど塩素を含む樹脂、材質不明の素材、危険なガスを発生する素材を加工しない。
  • 加工物を安定させ、レーザーヘッド、レンズ、治具との干渉がないことを確認する。
  • レンズ交換は電源を切ってから行い、レンズ面に触れたり傷を付けたりしない。

2. SGD Laserのインストール

2-1. Windows

  1. V5付属のUSBメモリ、またはSCULPFUN公式ダウンロードセンターからSGD Laserを入手します。
  2. Windows用のSGDLaser.exeをダブルクリックし、画面の案内に従ってインストールします。

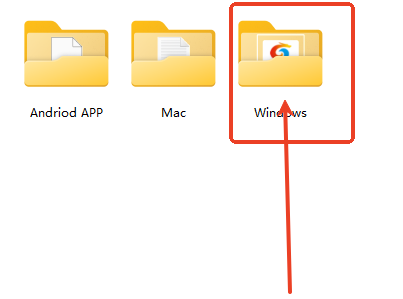

Windows用インストーラー

SGD Laser本体のインストール後にドライバーのインストーラーが開いた場合は、続けて導入します。

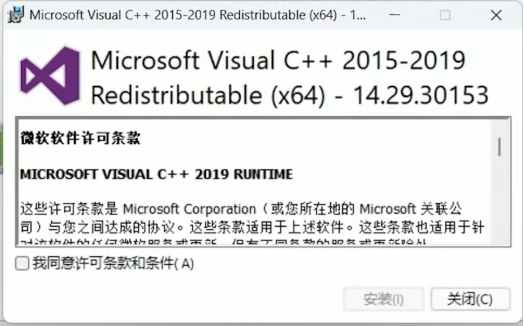

通信用ドライバーのインストール

Setup Failureが表示された場合

同じドライバーがすでに入っている場合があります。画面を閉じて残りのインストールを続け、接続できない場合にのみUSBケーブル、USBポート、デバイスマネージャーを確認してください。

2-2. macOS

App Storeで「SGD Laser」を検索し、インストールします。初回起動時にファイルやフォルダーへのアクセス許可が表示された場合は、用途を確認して必要な権限を許可します。

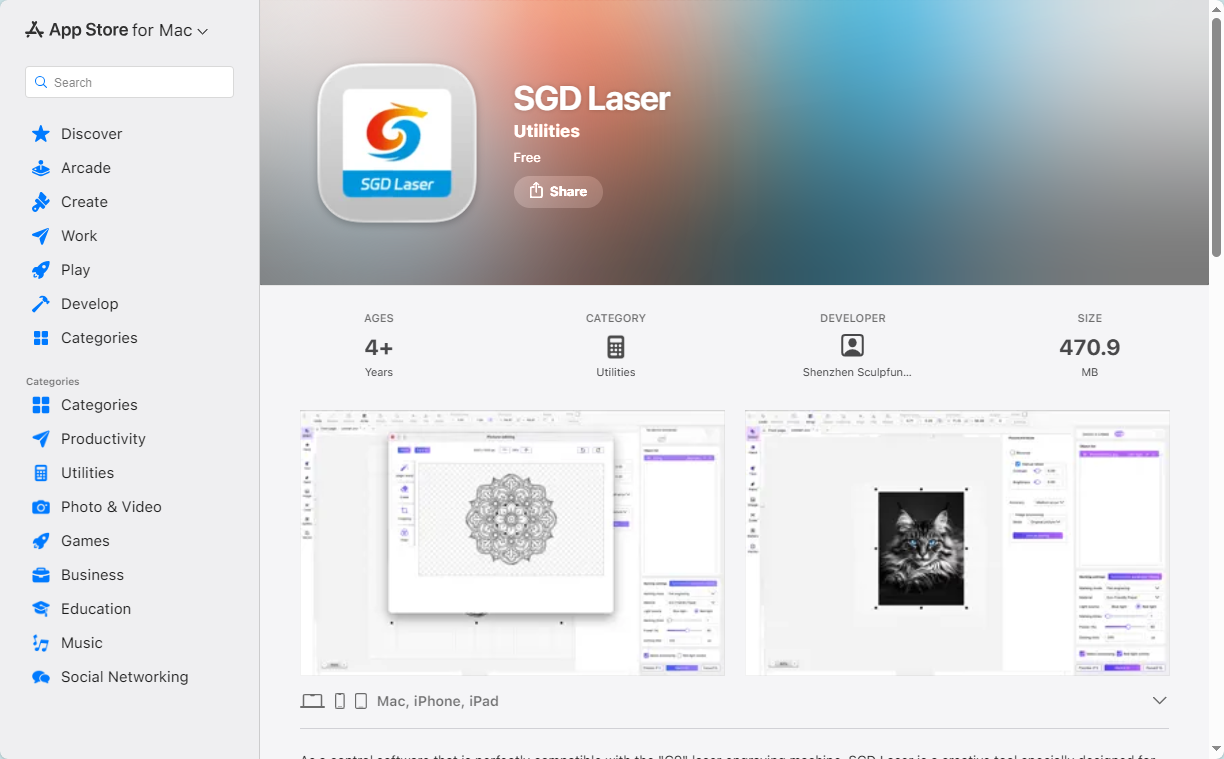

macOS App Store

3. 初回接続とV5設定の取得

  1. V5の電源を入れ、USBケーブルでパソコンと接続します。
  2. SGD Laserを起動し、初回の免責事項を確認します。

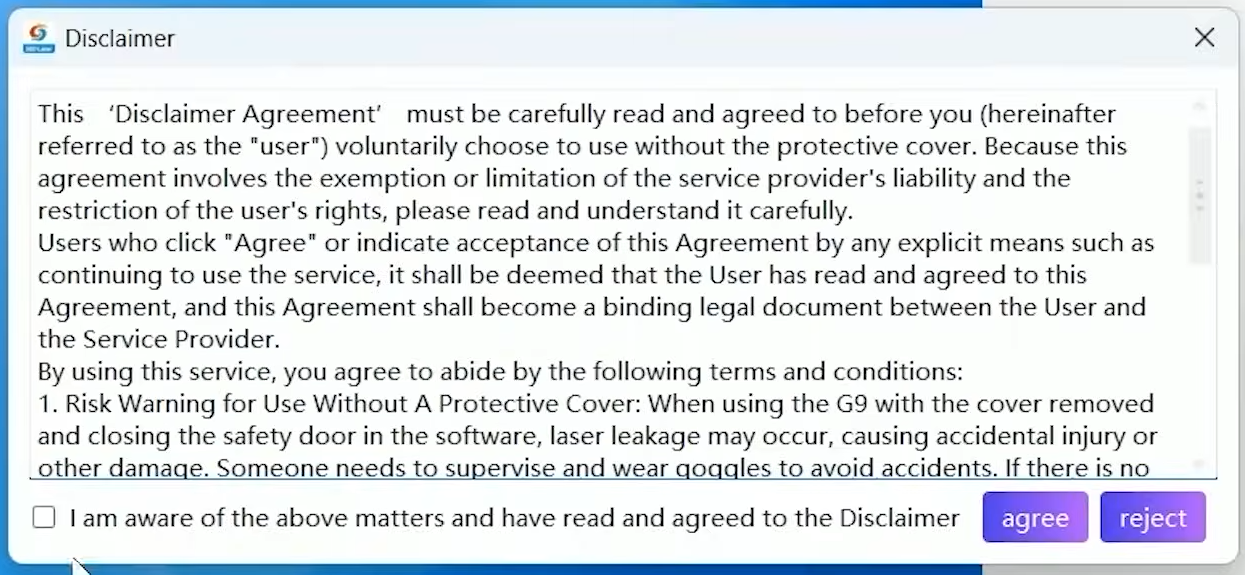

初回起動時の免責事項

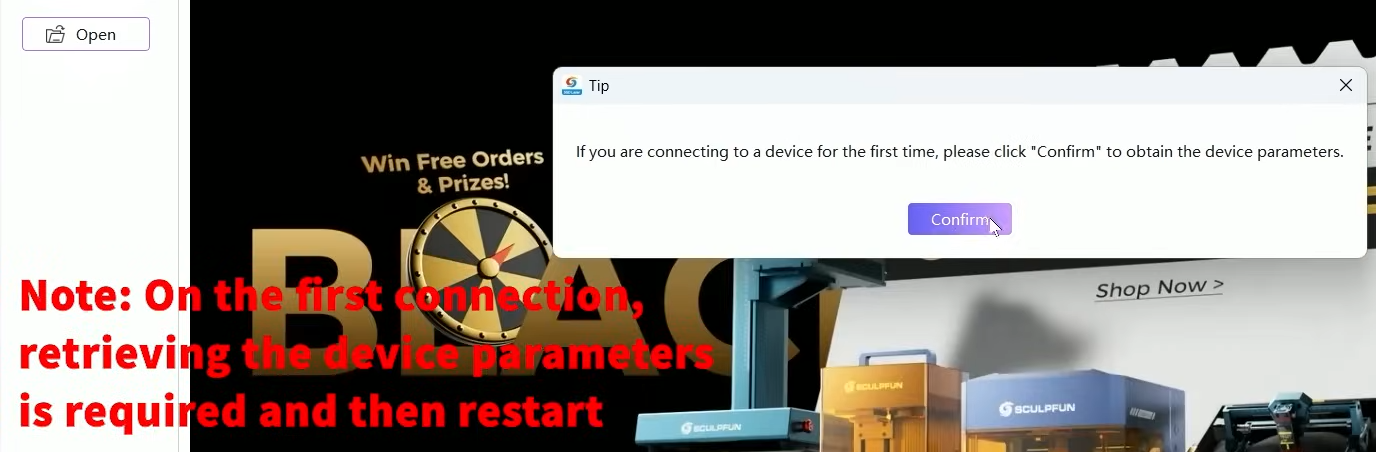

  1. 初めてV5へ接続すると、機械パラメーター取得の確認画面が表示されます。Confirmを押します。
  2. 取得が完了したらSGD Laserを終了し、再度起動します。

V5固有の機械パラメーターを取得

重要

V5は本体ごとの補正値を使用します。パラメーターを取得できていない状態で加工すると、サイズや位置がずれる可能性があります。

4. 画面構成

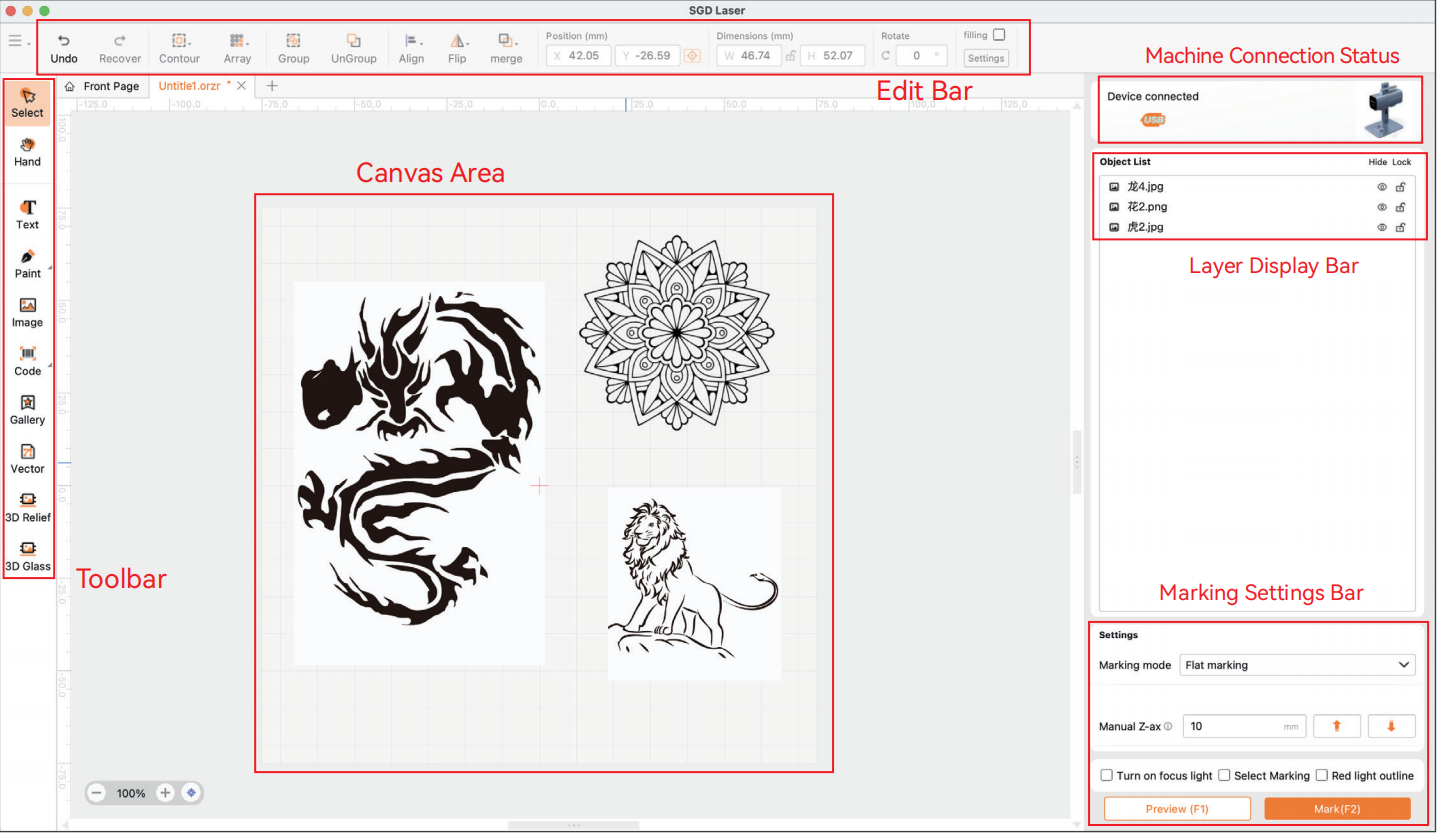

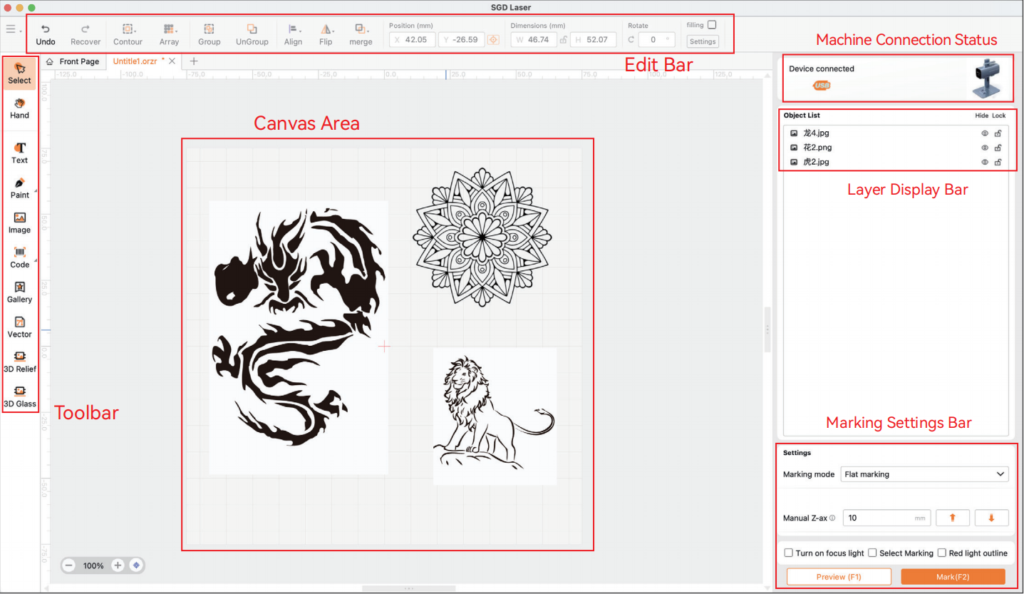

SGD Laserの主な画面領域

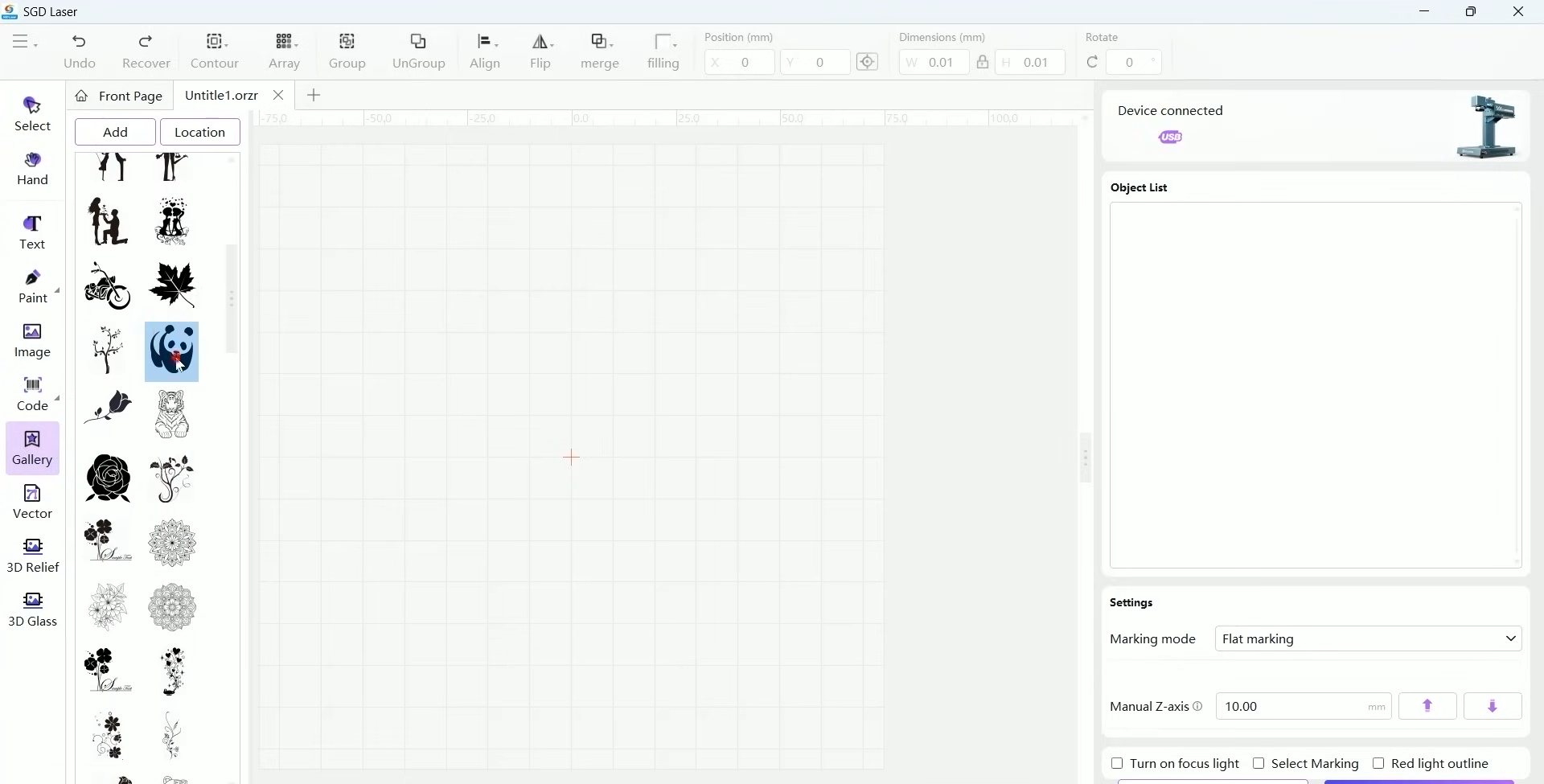

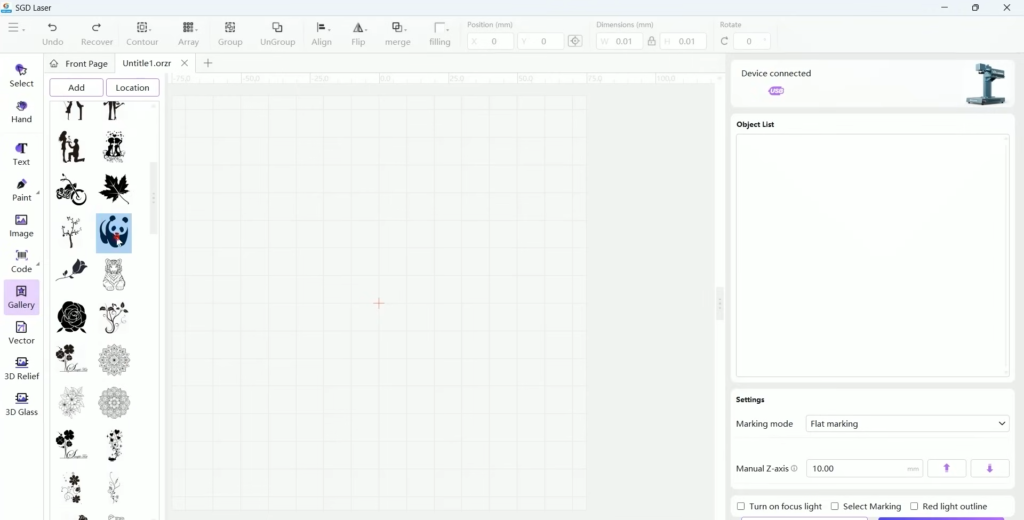

V5接続時のメイン画面
領域 主な用途
上部メニュー 新規作成、保存、取り消し、配置、結合、配列、Device Informationなど。
左ツールバー 選択、文字、画像、図形、レリーフ、水晶内彫りなど。
中央キャンバス 加工データの配置、サイズ変更、回転、位置調整。
右設定パネル オブジェクト、材料、Power、Speed、Frequency、加工回数、Preview、Markなど。

5. 平面彫刻・平面切断

通常の平面加工では、原則として150mmレンズを使用します。

  1. 画像、文字、ベクターデータを読み込み、加工サイズと位置を調整します。
  2. 必要に応じて画像をビットマップへ変換し、画像処理方式を選びます。

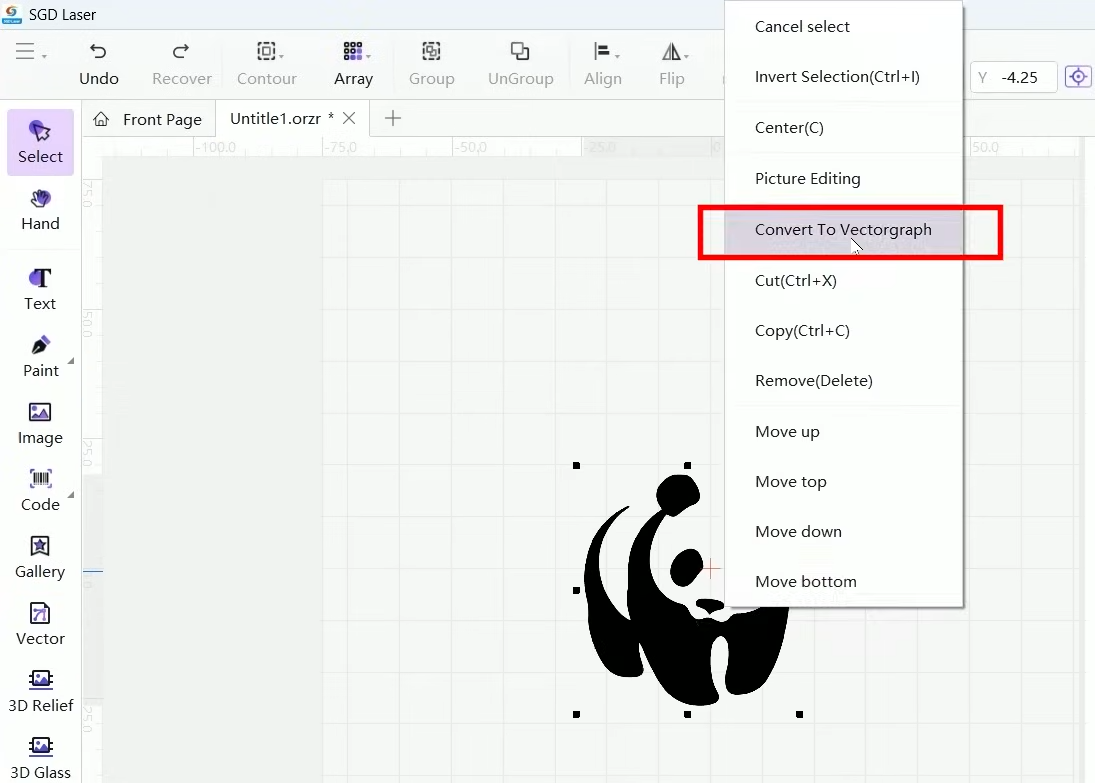

Convert To Bitmap

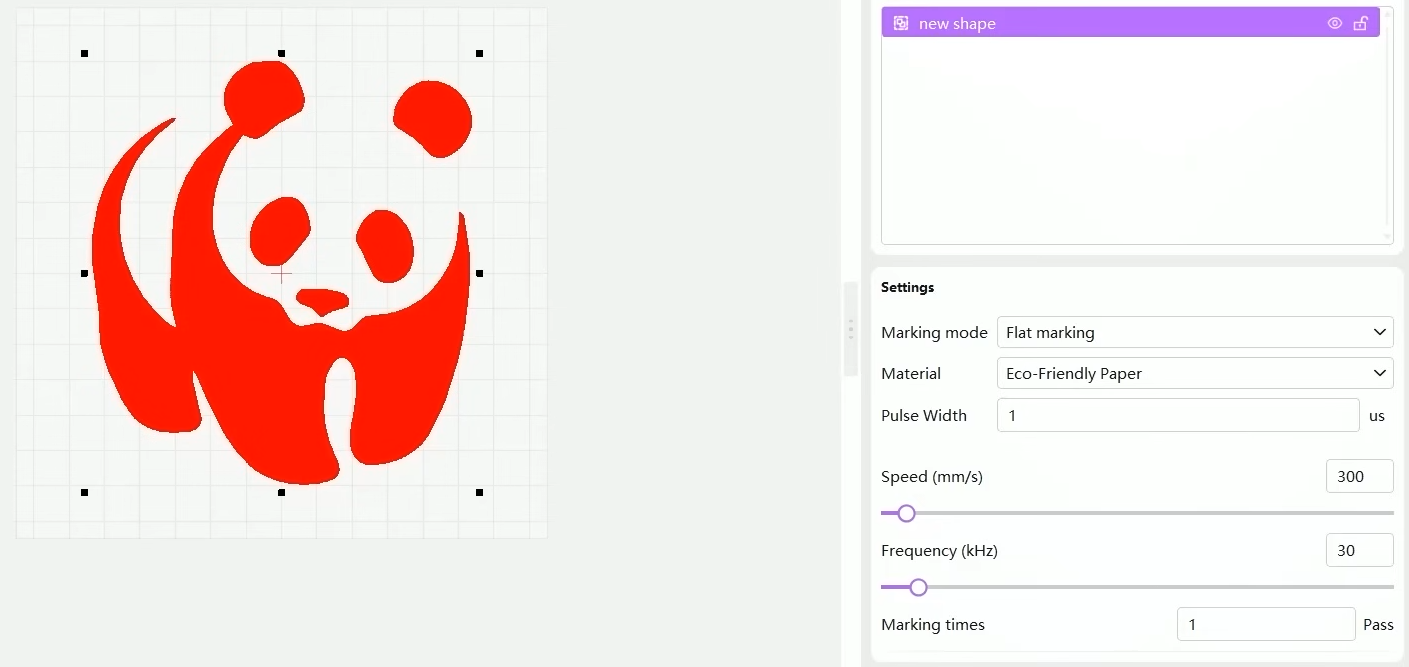

平面加工データのサイズ・位置・条件設定

5-1. 150mmレンズのフォーカス

  1. 本体側面の150mmフォーカス光ボタンを押します。
  2. Z軸の上下ボタンでヘッド高さを調整します。

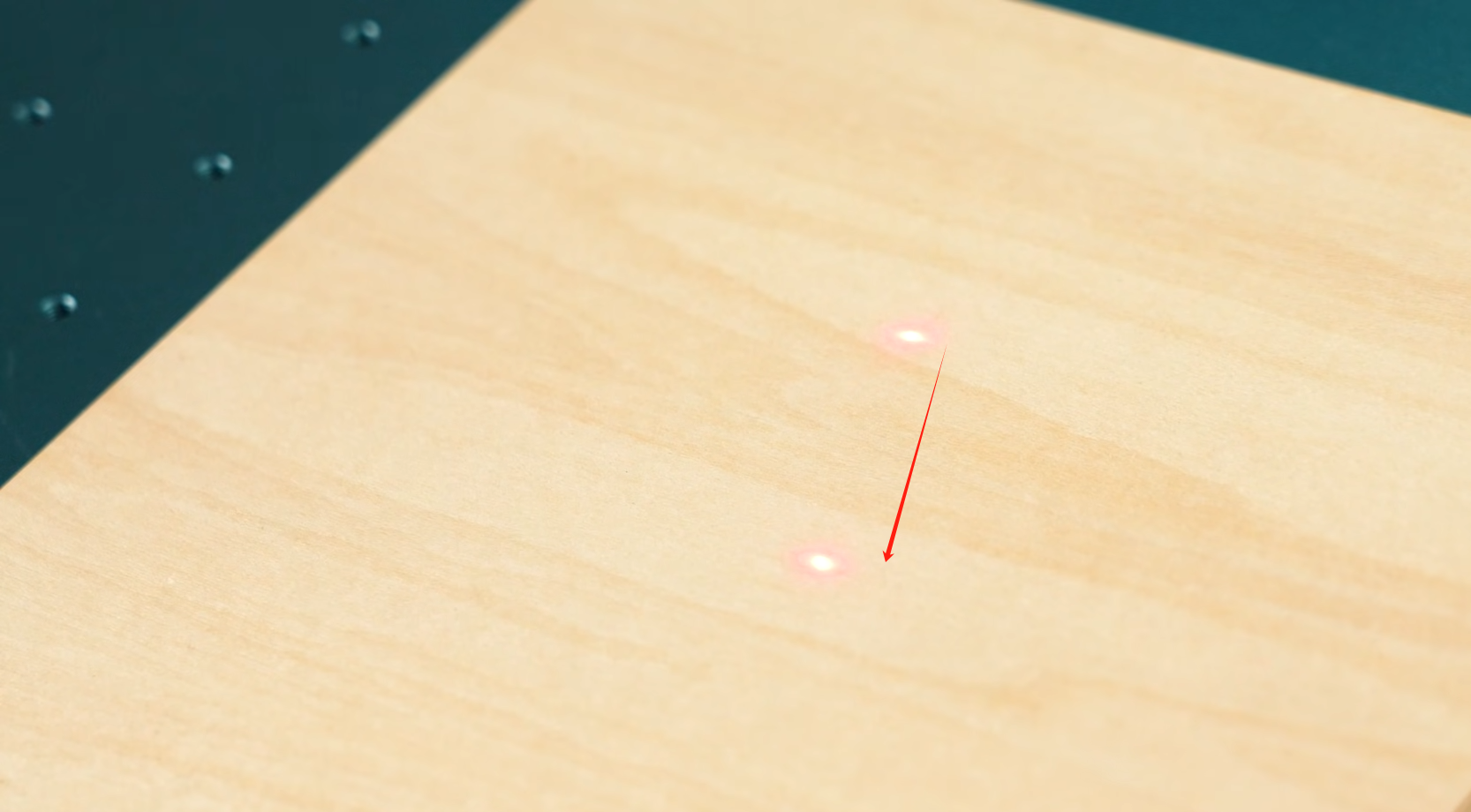

  3. 加工面に表示される2つの赤い点が、1点に重なる位置で停止します。

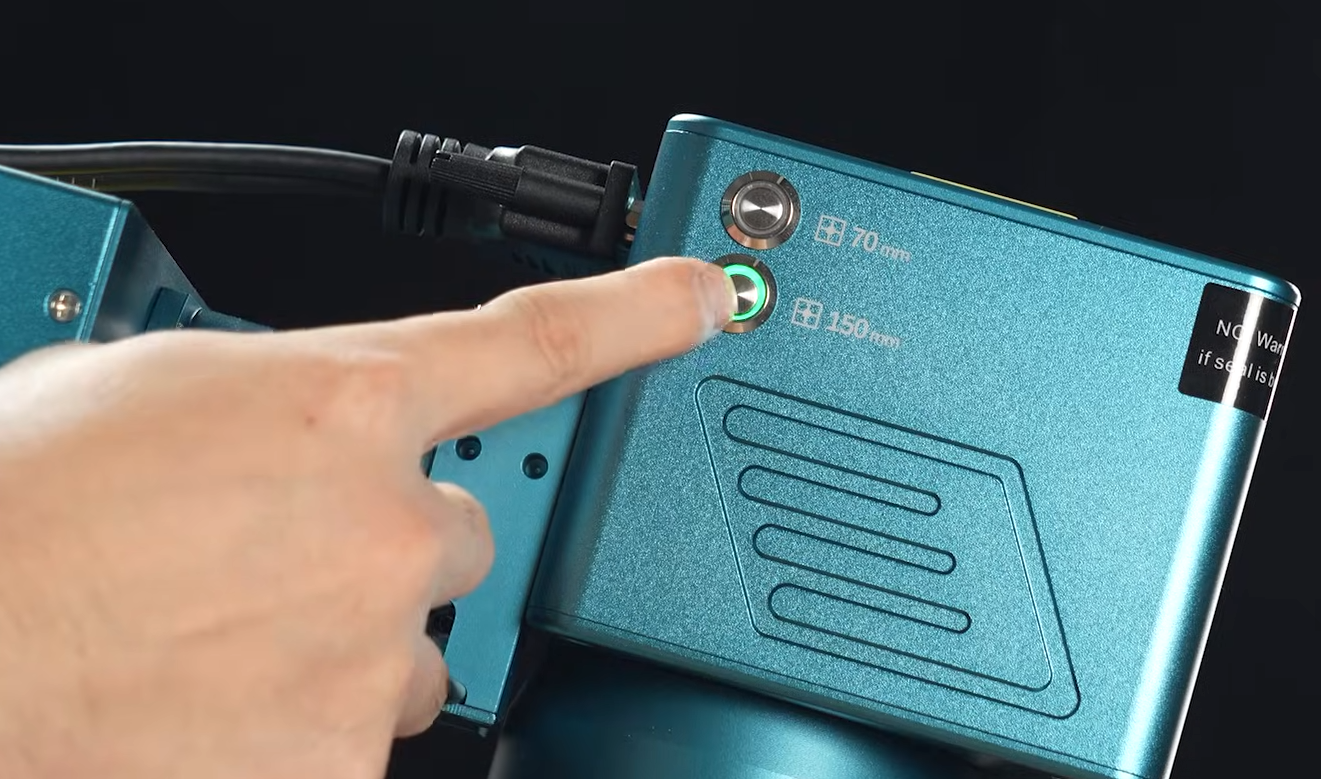

150mmフォーカス光を選択

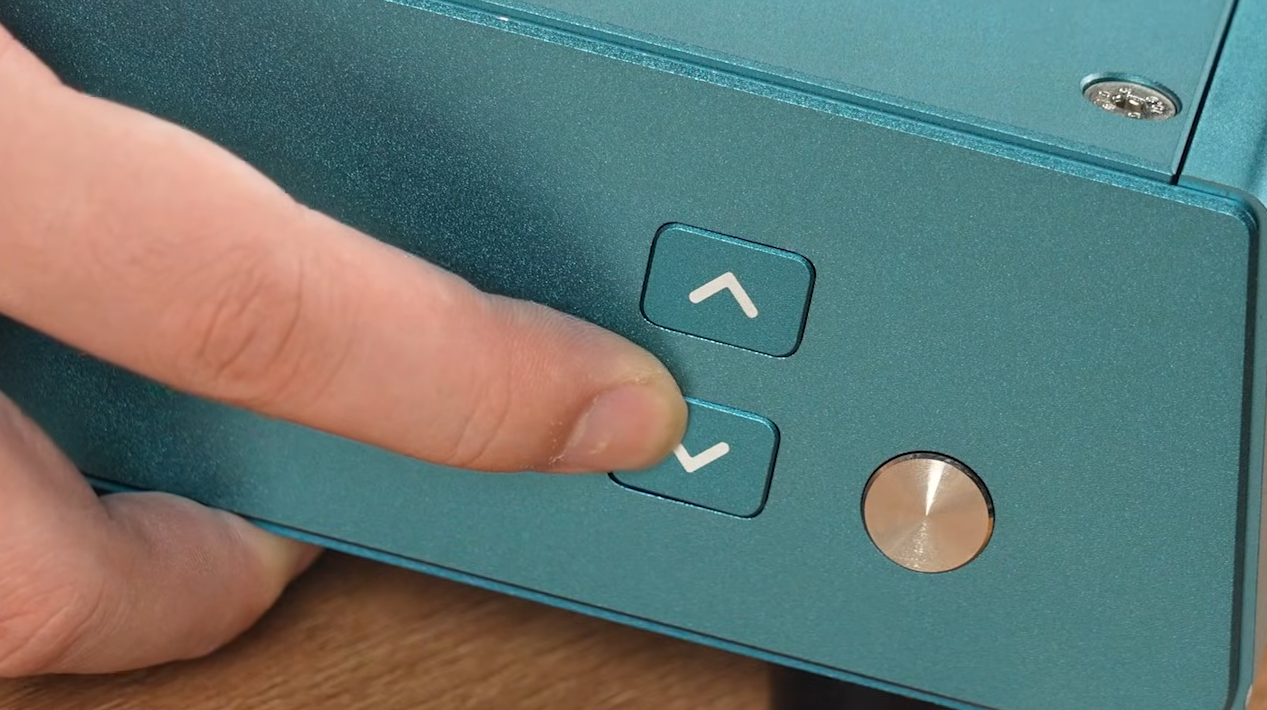

Z軸を上下して高さを調整

2点が重なればフォーカス完了

5-2. Previewと加工開始

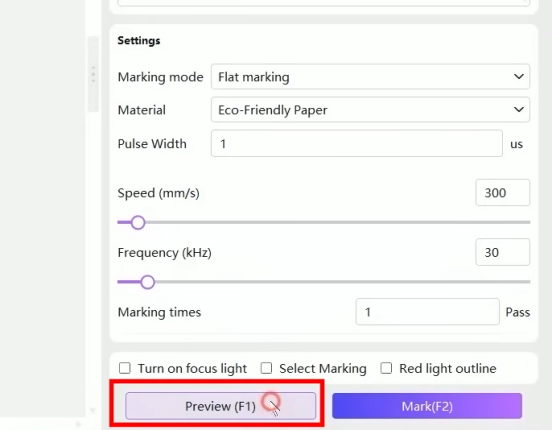

  1. Previewを押し、赤色ガイドで加工範囲を確認します。
  2. 素材からはみ出す場合は、データまたは素材の位置・サイズを調整します。
  3. 安全、焦点、位置、加工条件を再確認してMarkingを押します。

Previewボタン

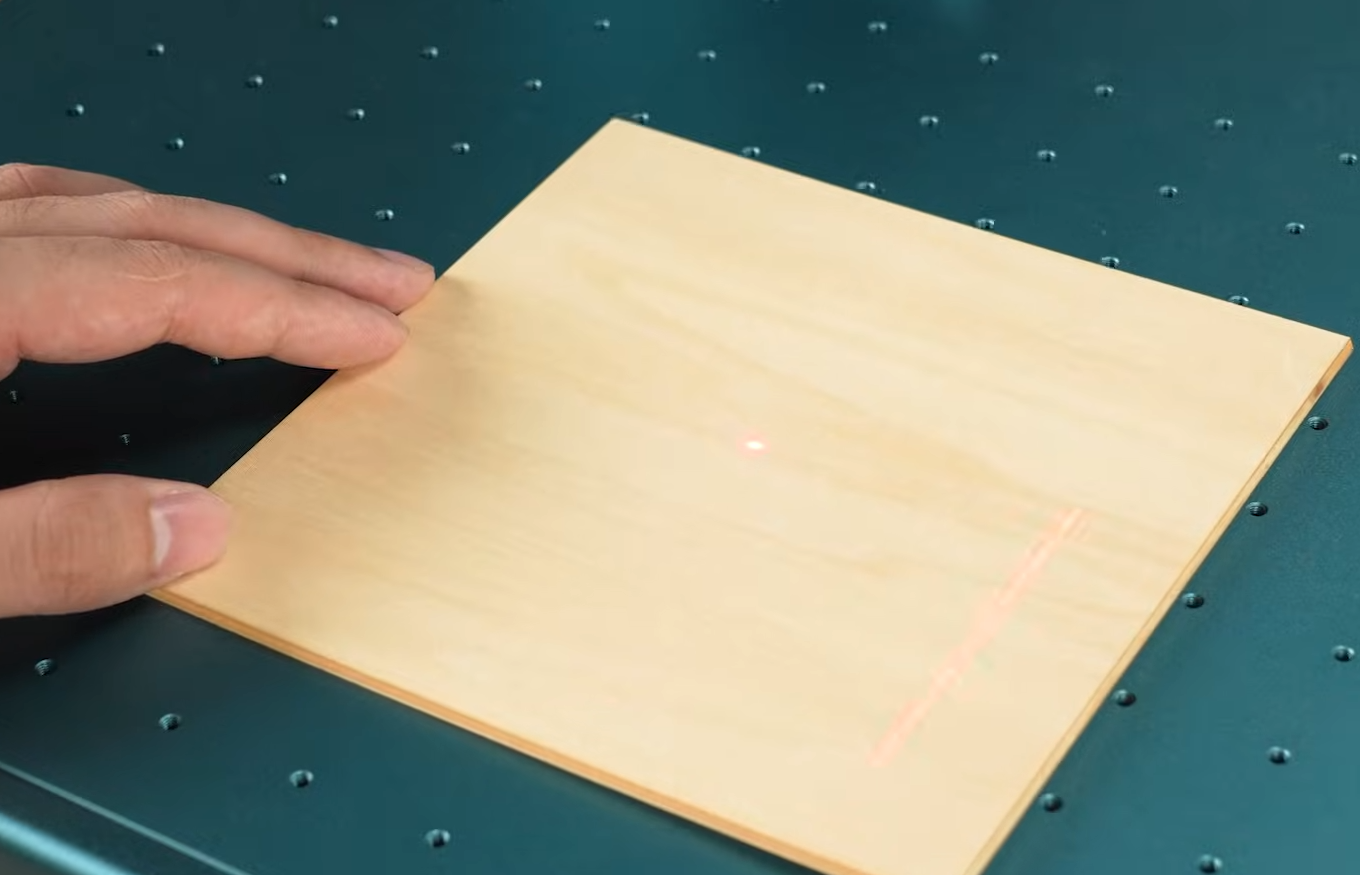

赤色ガイドで加工範囲を確認

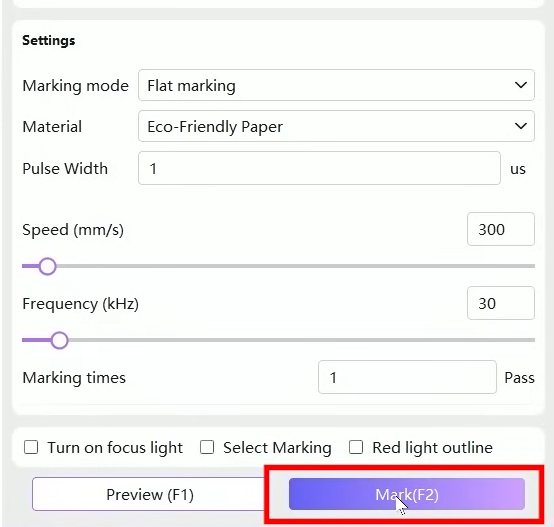

Markingで加工開始

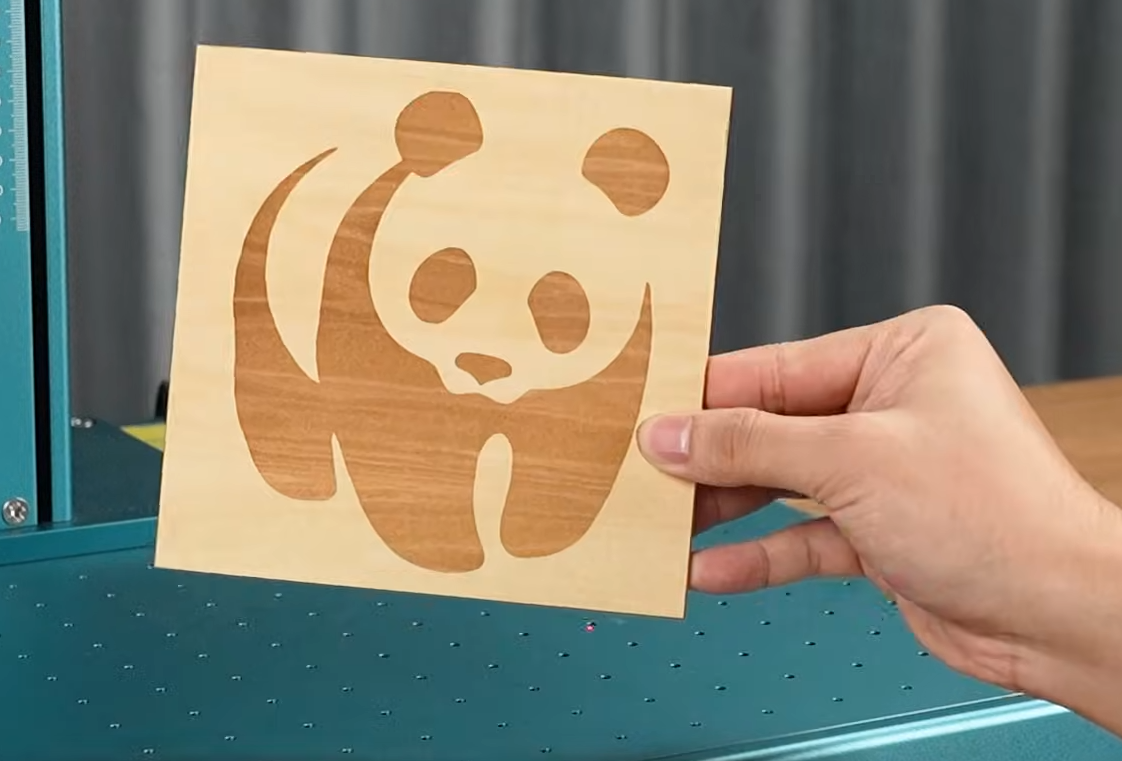

平面加工の完成例

6. 木材レリーフ加工

レリーフ加工には150mmレンズを推奨します。STLデータの形状、木材の種類、焦点、深さによって結果が大きく変わるため、掲載画面の数値は参考値として扱ってください。

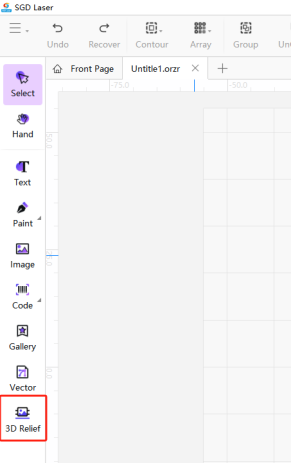

  1. メイン画面左下のReliefを開きます。
  2. 右側の読み込みボタンからSTL形式のデータを読み込みます。

Reliefモードを開く

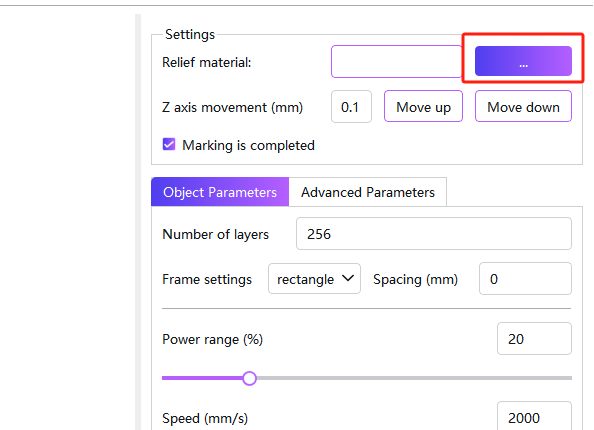

STLデータの読み込み

モデルのサイズ、位置、レイヤー数、レーザー条件を設定します。Advanced Parametersでは、Z方向の下降量や層ごとの加工量などを調整します。

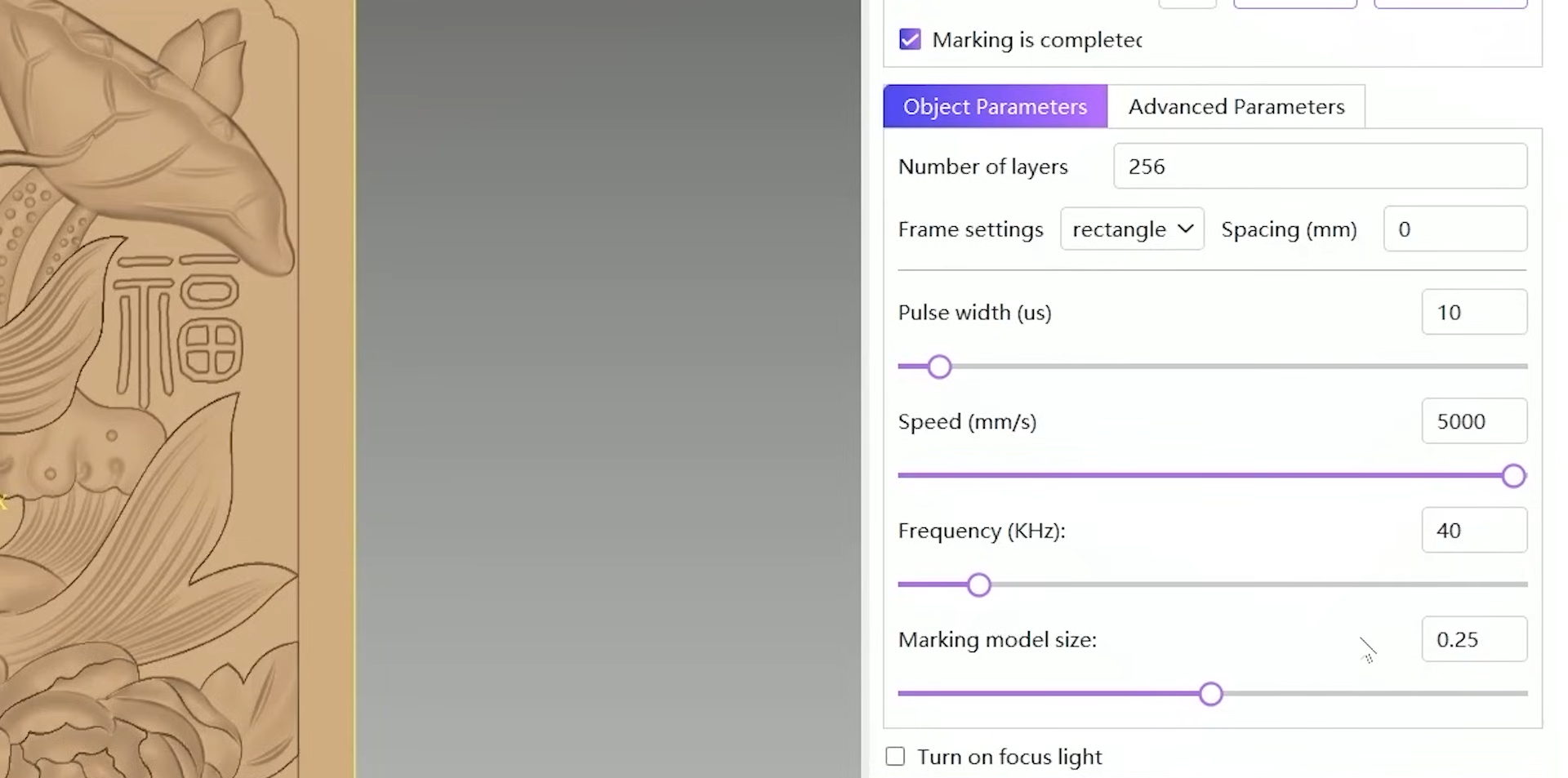

レリーフの基本パラメーター

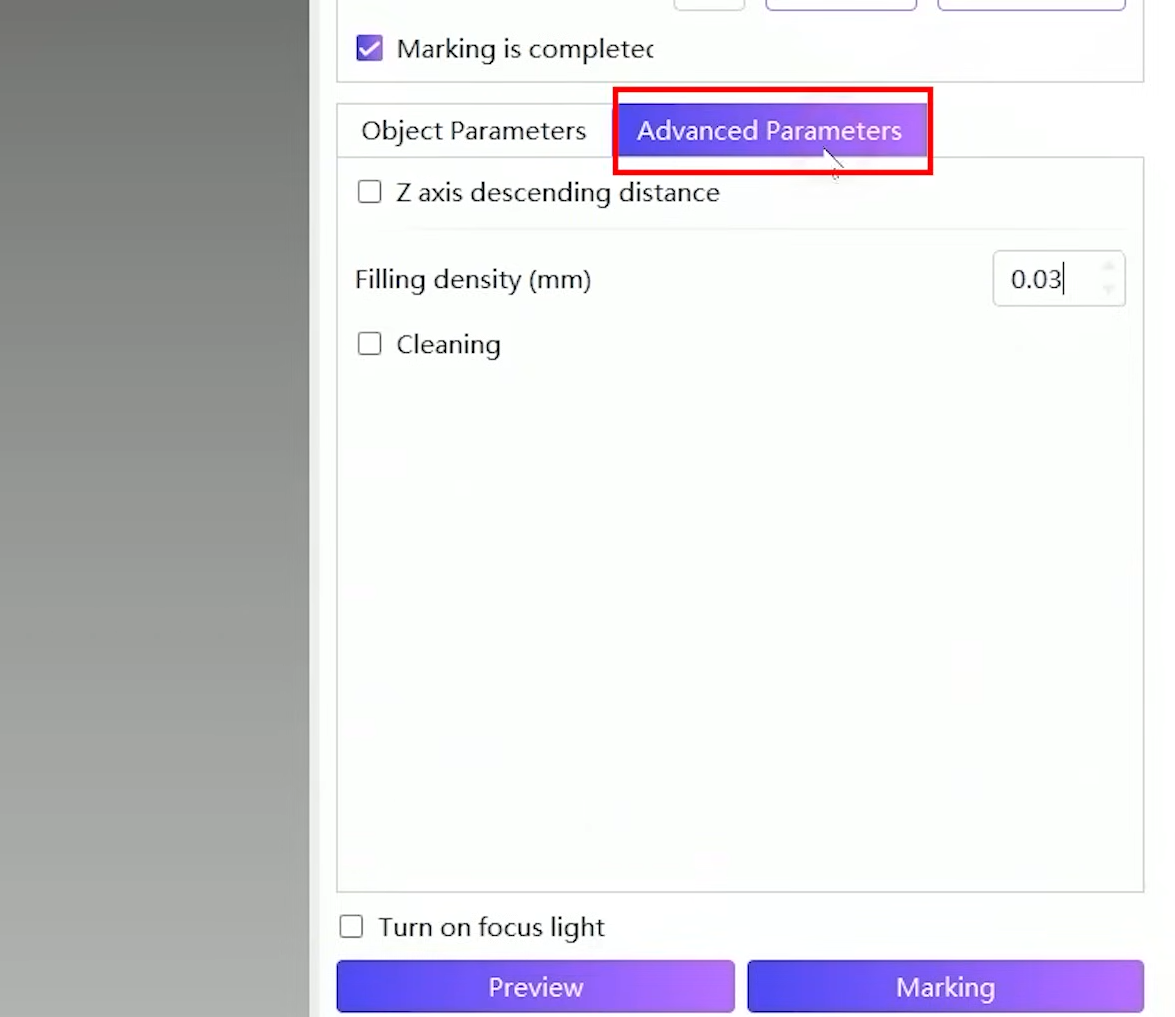

Advanced Parameters

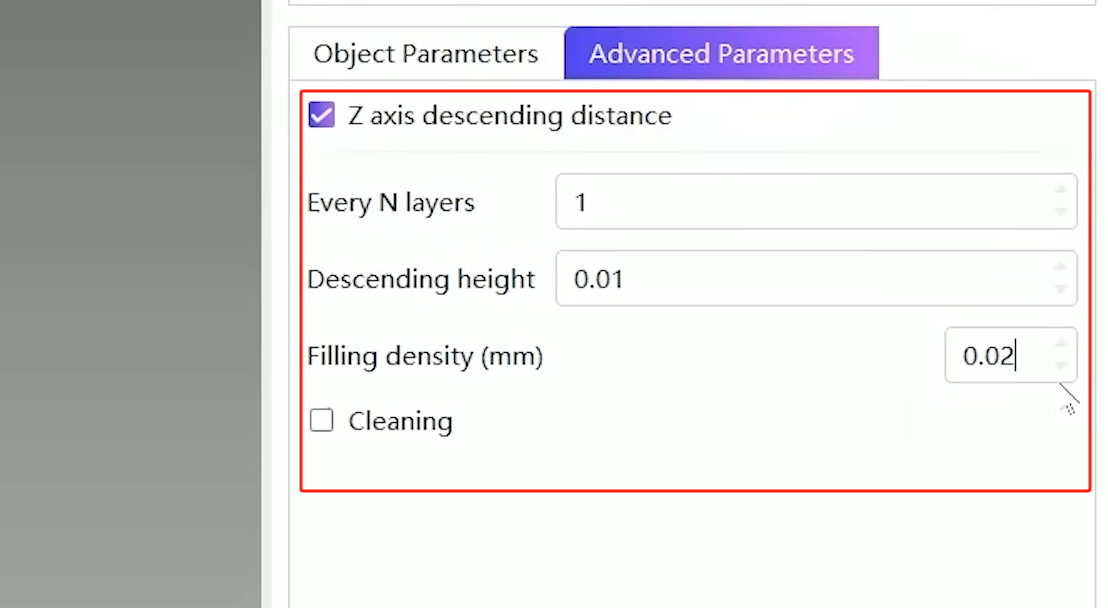

Z軸下降量などの詳細設定
  1. 材料を置き、150mmフォーカス光の2点が重なるようにZ軸を調整します。
  2. Previewで位置を確認してから加工を開始します。

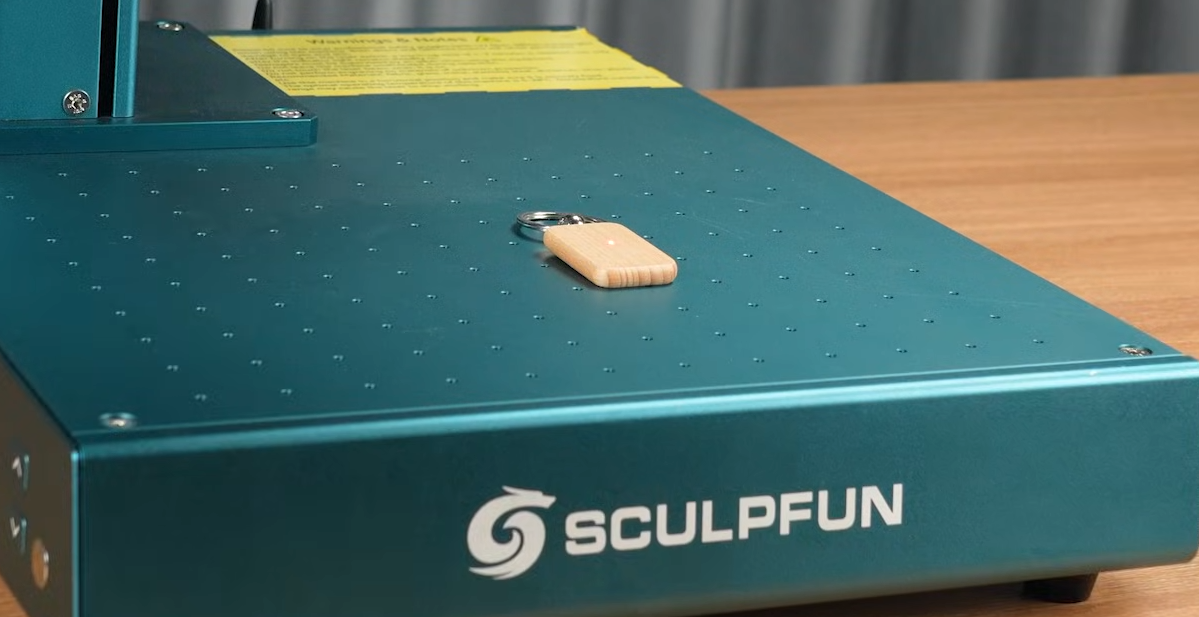

材料を安定して配置

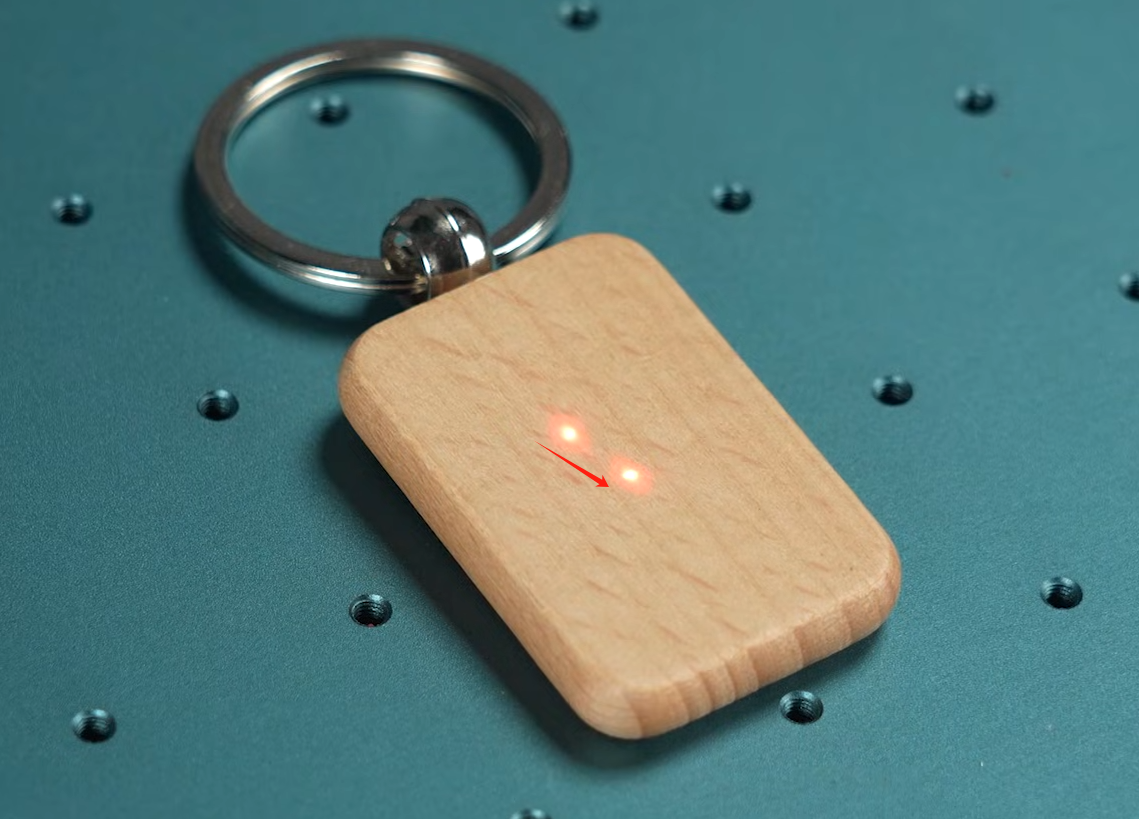

フォーカス調整前

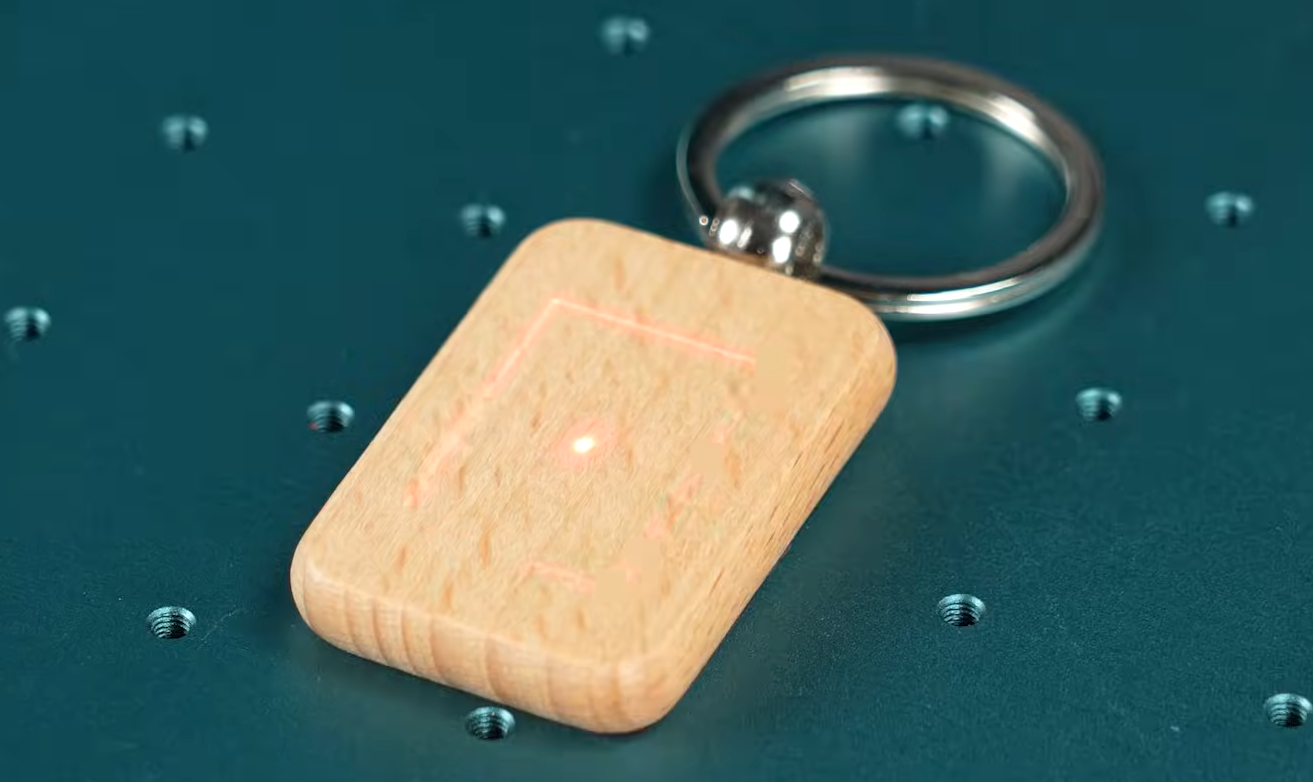

フォーカス完了

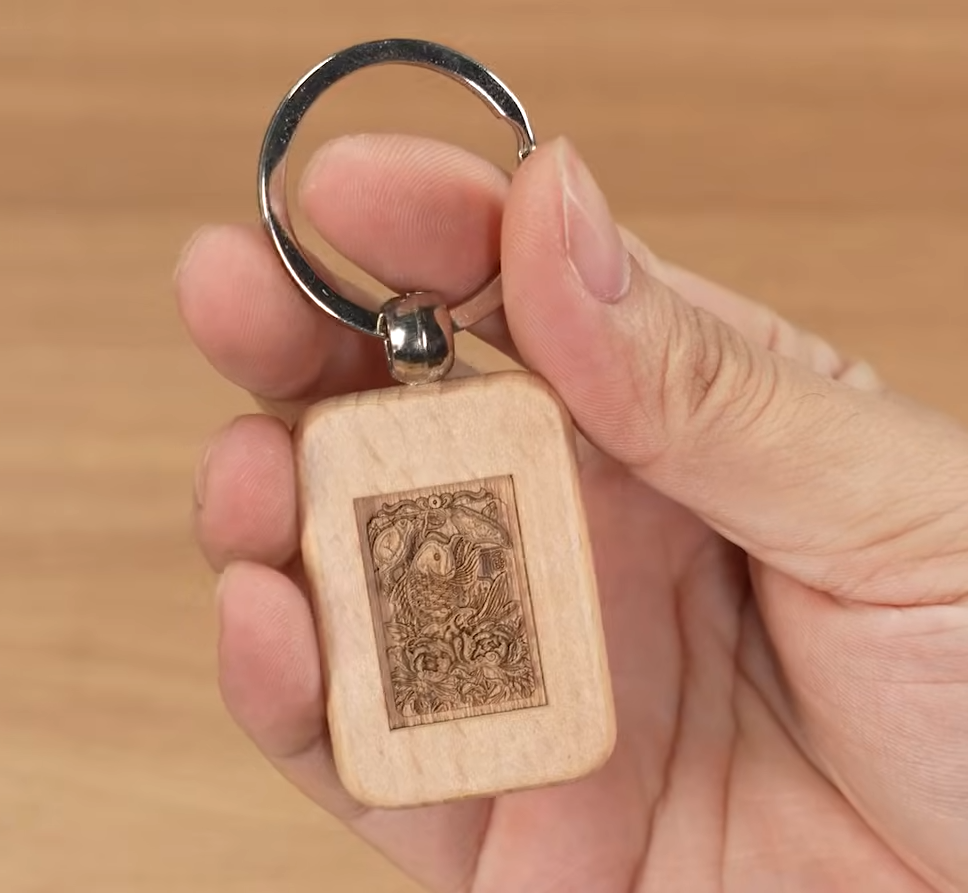

木材レリーフの完成例

7. 水晶内彫り

水晶内彫りは70mmレンズ専用

150mmレンズのまま実行しないでください。レンズ交換はV5の電源を切り、レンズキャップを移し替えて保管します。透明材料を通過したレーザーが台座を傷めないよう、公式手順では約3～5mmの保護用スペーサーを使用します。

7-1. 70mmレンズとZ軸を有効にする

  1. 上部メニューからDevice Informationを開きます。
  2. Accessoriesで70mmレンズとZ軸を有効にします。

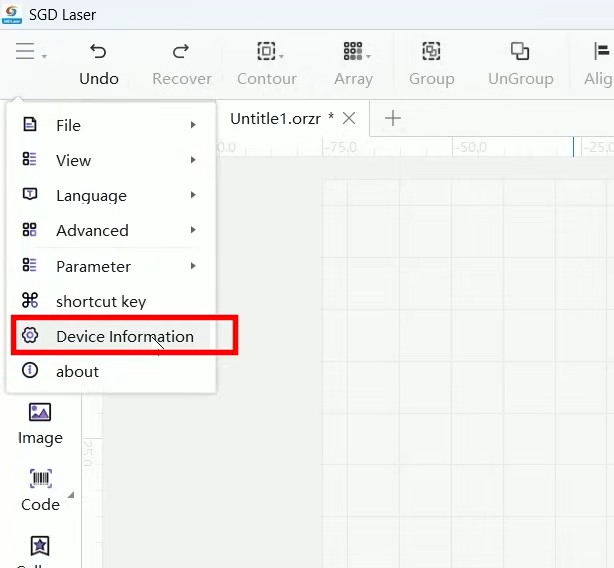

Device Informationを開く

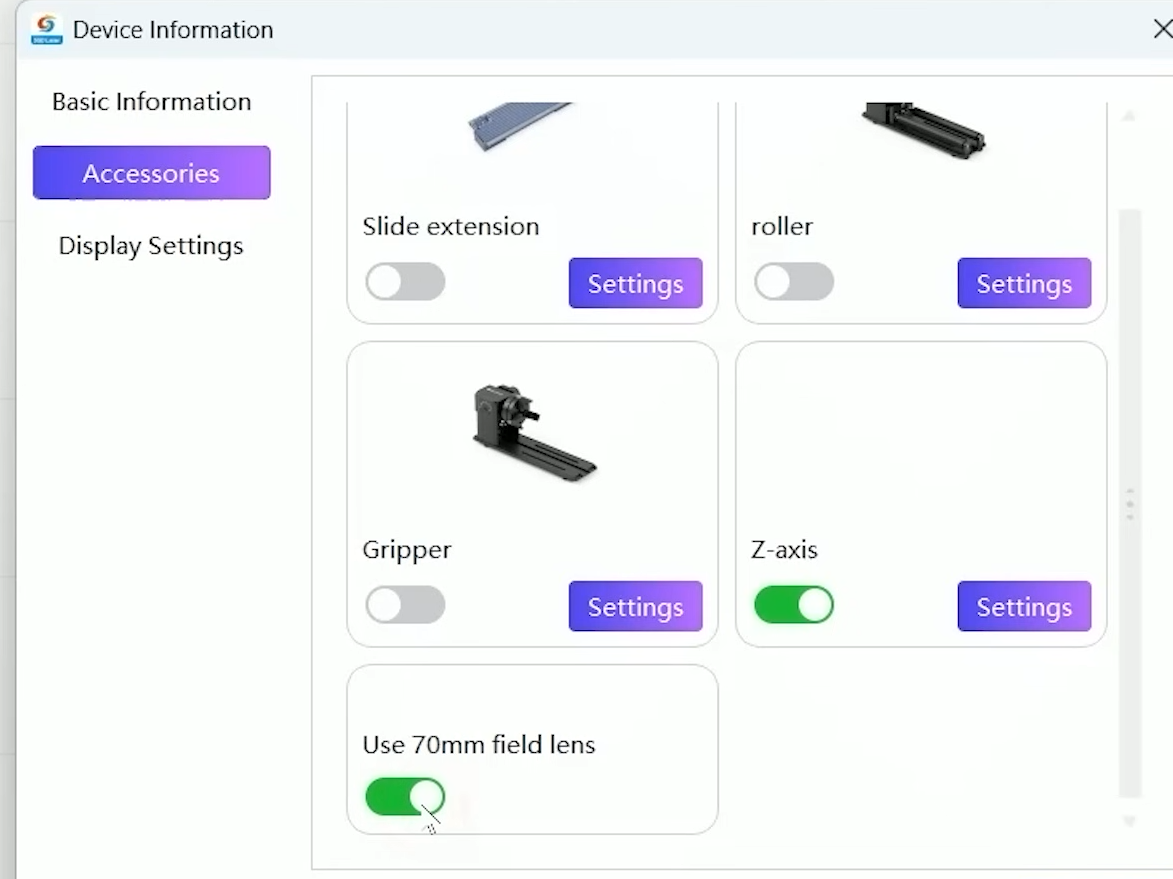

70mmレンズとZ軸を有効化

7-2. レンズを交換する

  1. V5の電源を切ります。
  2. 150mmレンズを取り外します。

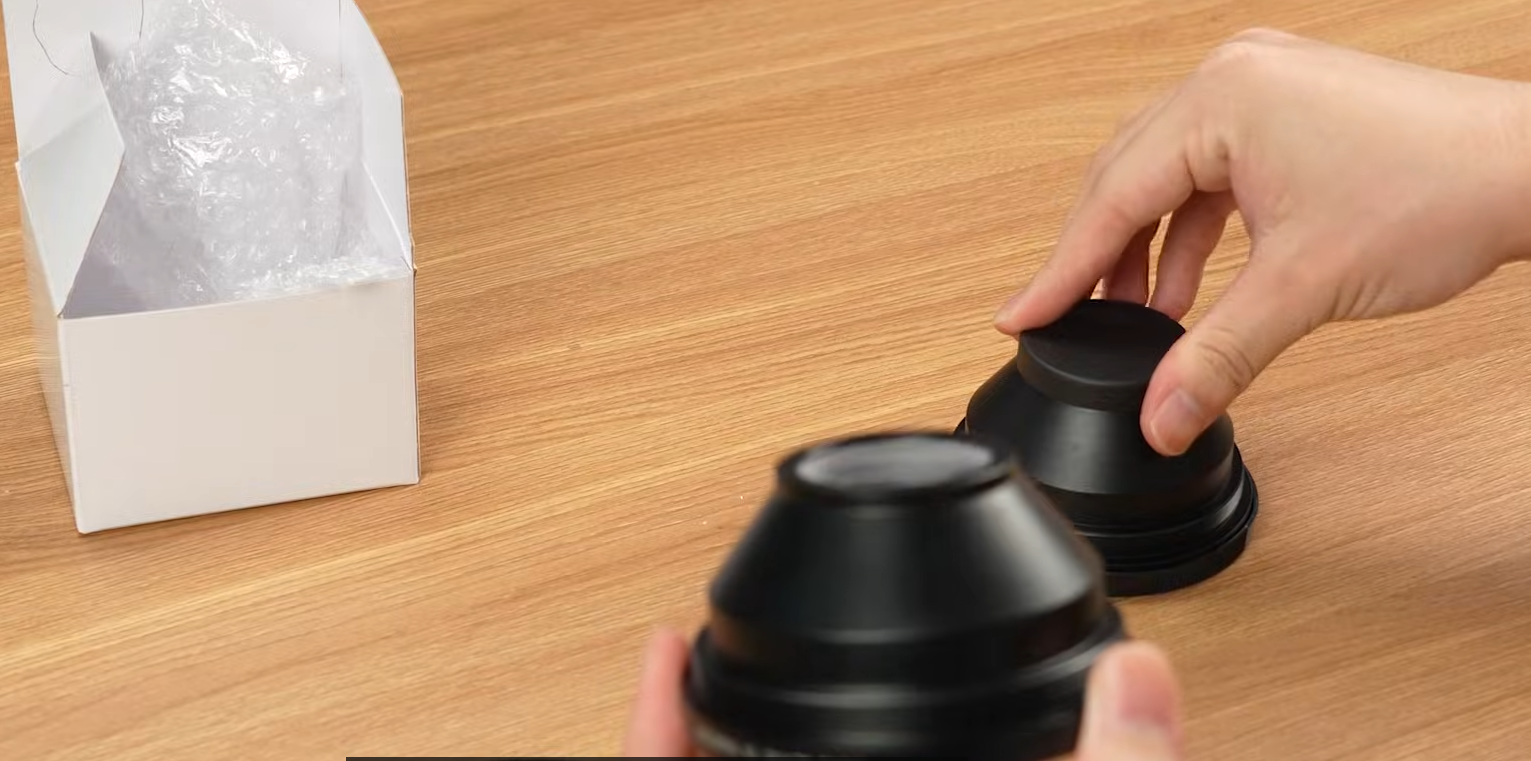

  3. 70mmレンズの保護キャップを外し、150mmレンズへ取り付けます。
  4. 70mmレンズをV5へ確実に取り付けます。

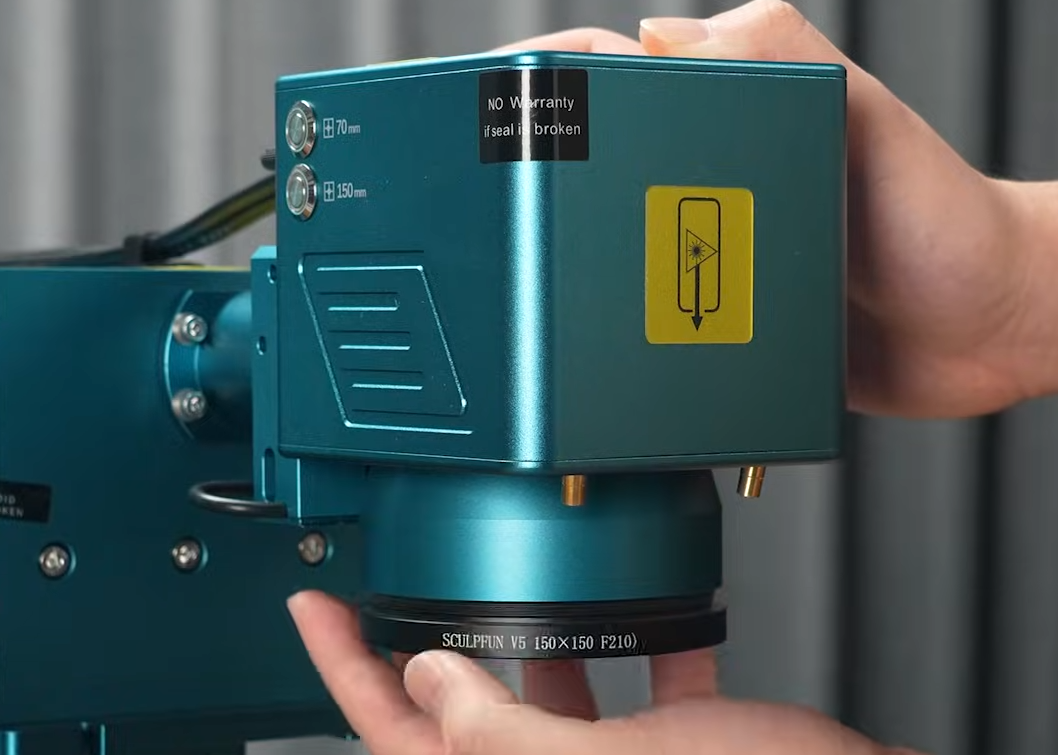

150mmレンズを取り外す

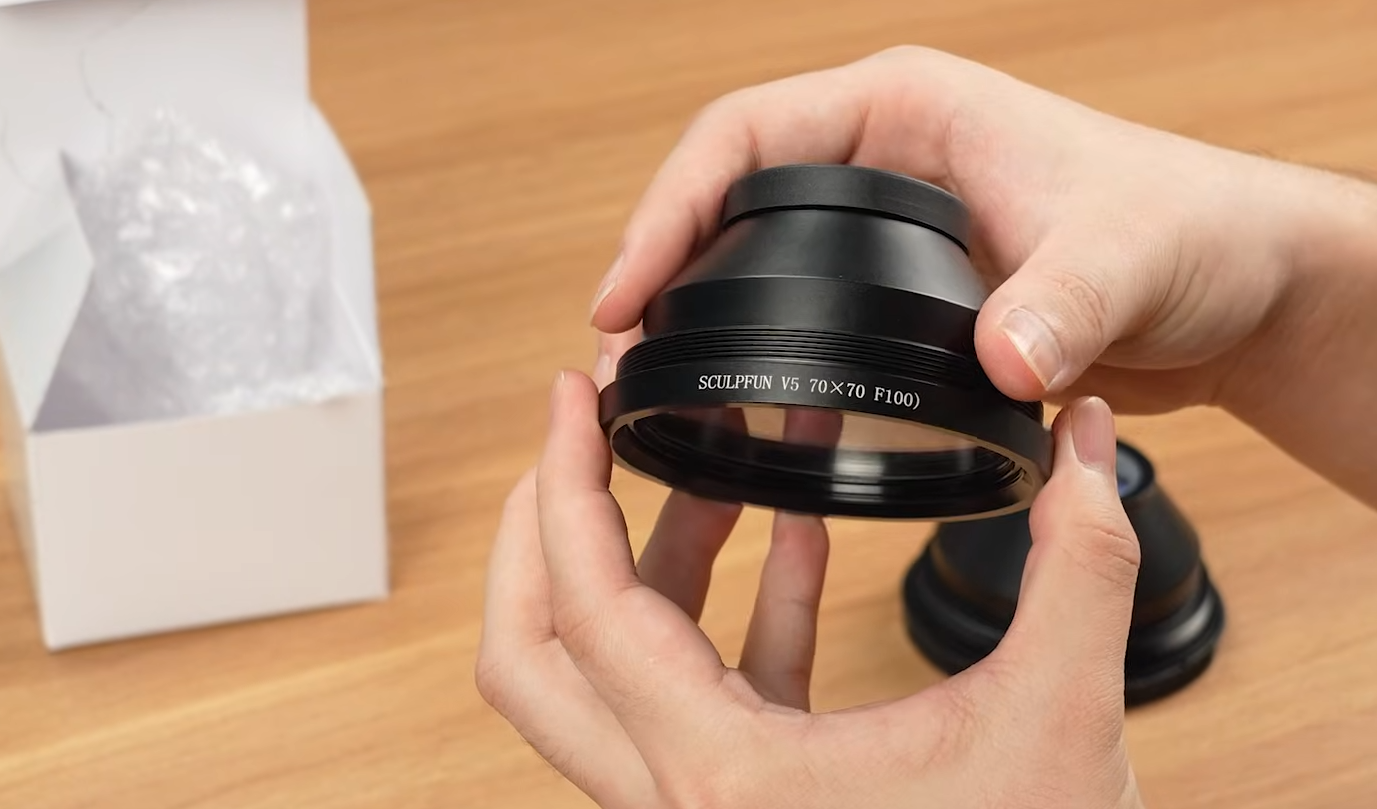

70mmレンズの保護キャップを外す

取り外したレンズへ保護キャップを装着

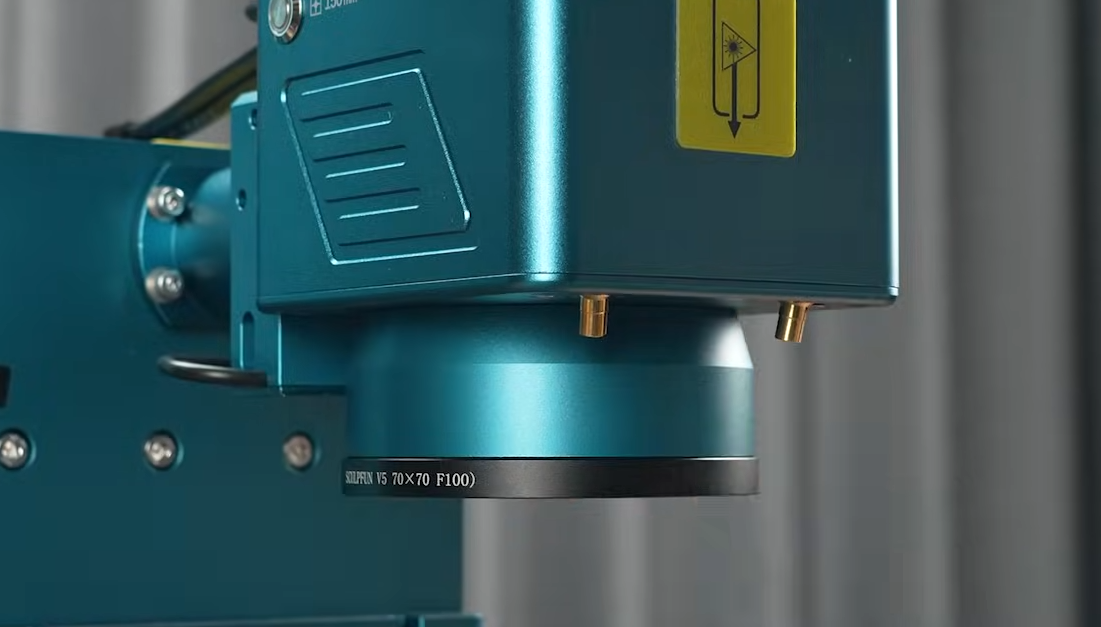

70mmレンズを取り付ける

7-3. 3Dデータと水晶サイズを設定する

  1. メイン画面からCrystal Engraving / 3D Internal Engravingを開きます。

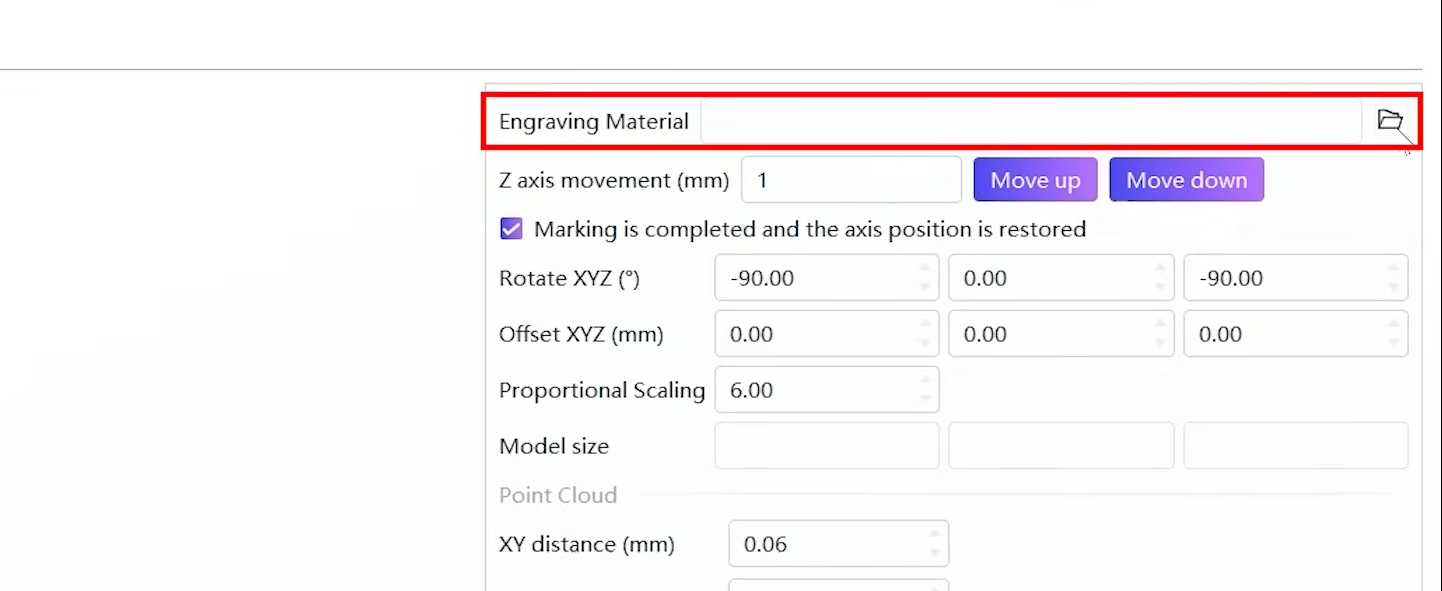

  2. STLまたはOBJ形式の3Dデータを読み込みます。
  3. モデルの回転、位置、等倍比率、水晶の実寸、点群間隔などを設定します。
  4. レーザー条件を設定し、Advanced Parametersで必要な項目を確認します。

STL／OBJデータを読み込む

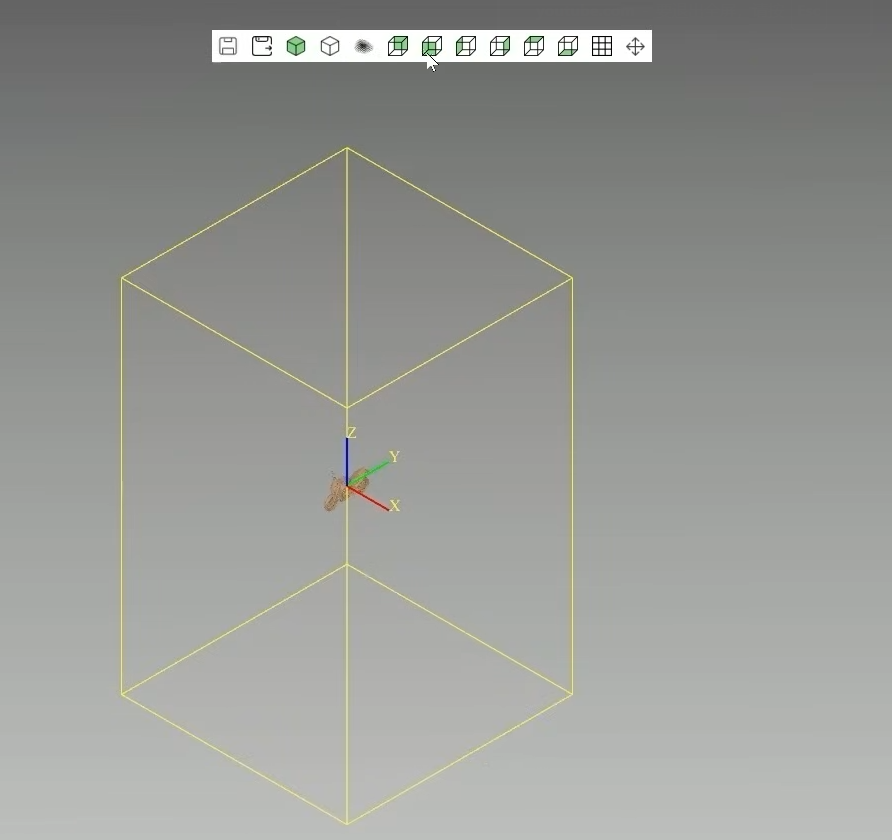

3Dモデルの向き・位置・サイズを調整

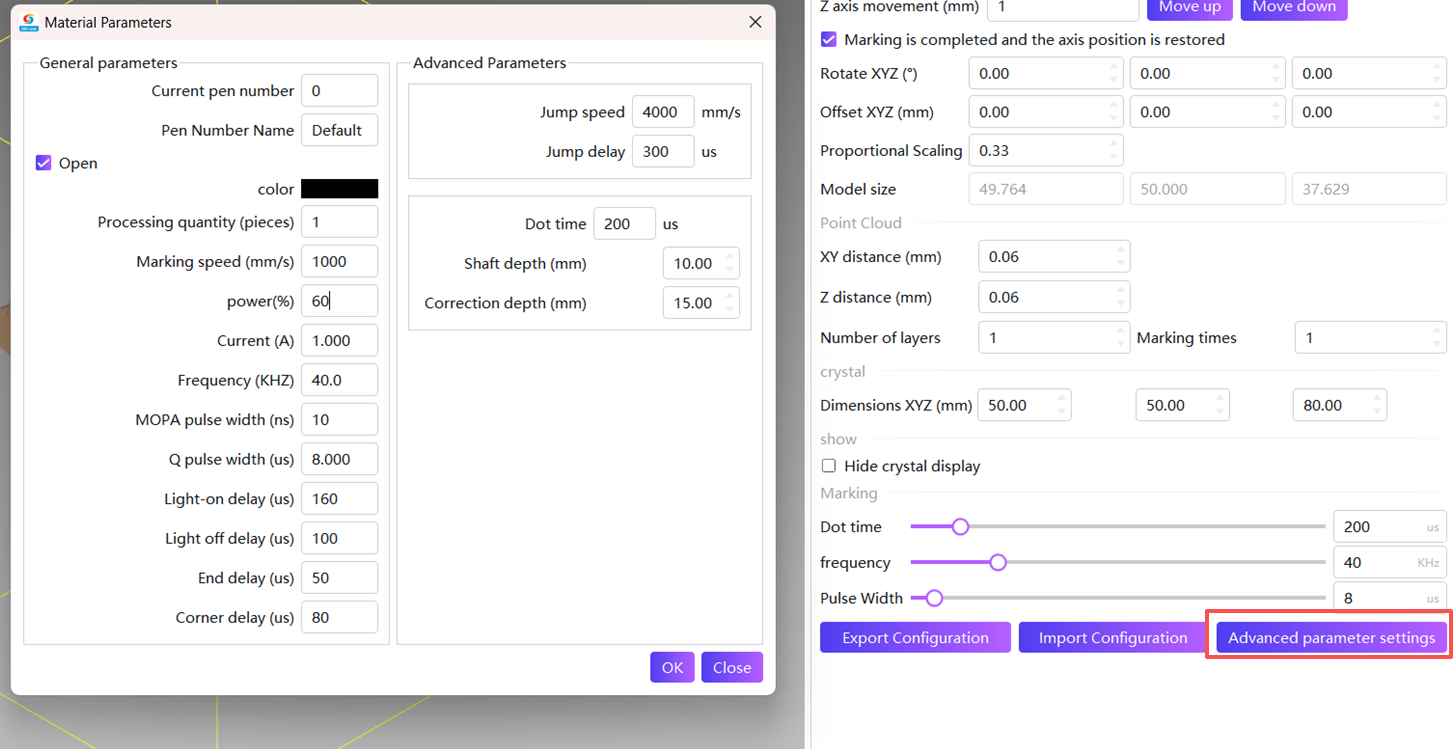

水晶内彫りの詳細パラメーター

7-4. フォーカスと位置確認

  1. 加工台へ約3～5mmの保護用スペーサーを置きます。
  2. 本体側面の70mmフォーカス光を選択します。
  3. Z軸を調整し、2つの赤い点を1点に重ねます。
  4. Previewを実行し、表示枠の内側に水晶を置きます。

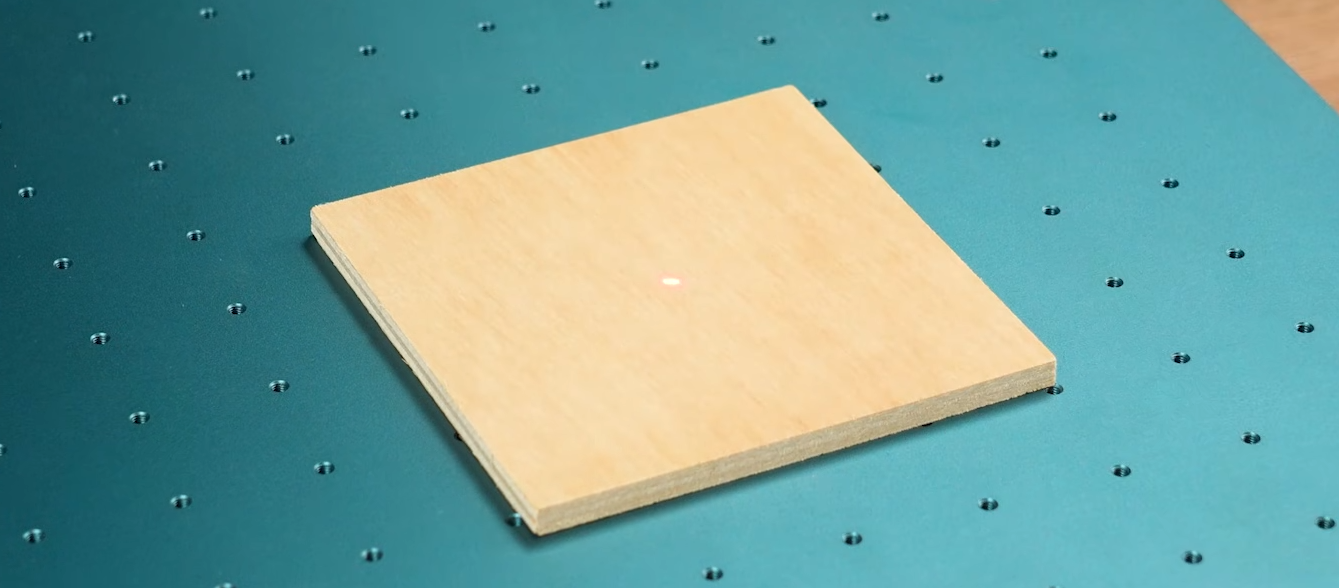

保護用スペーサーを置く

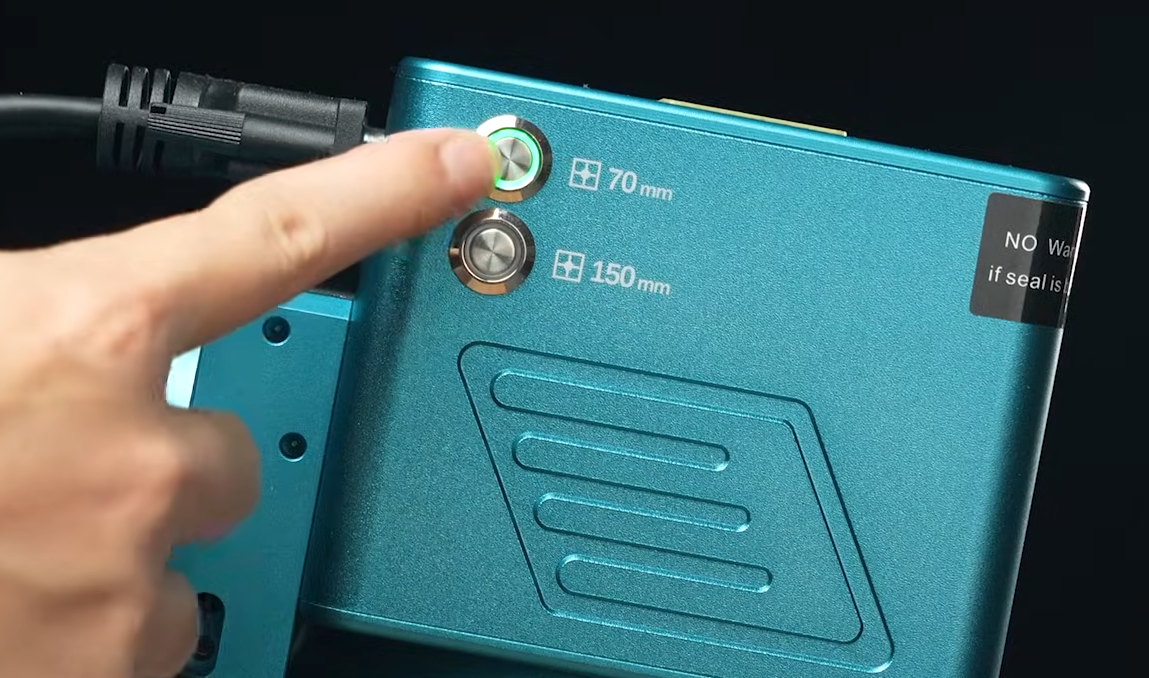

70mmフォーカス光を選択

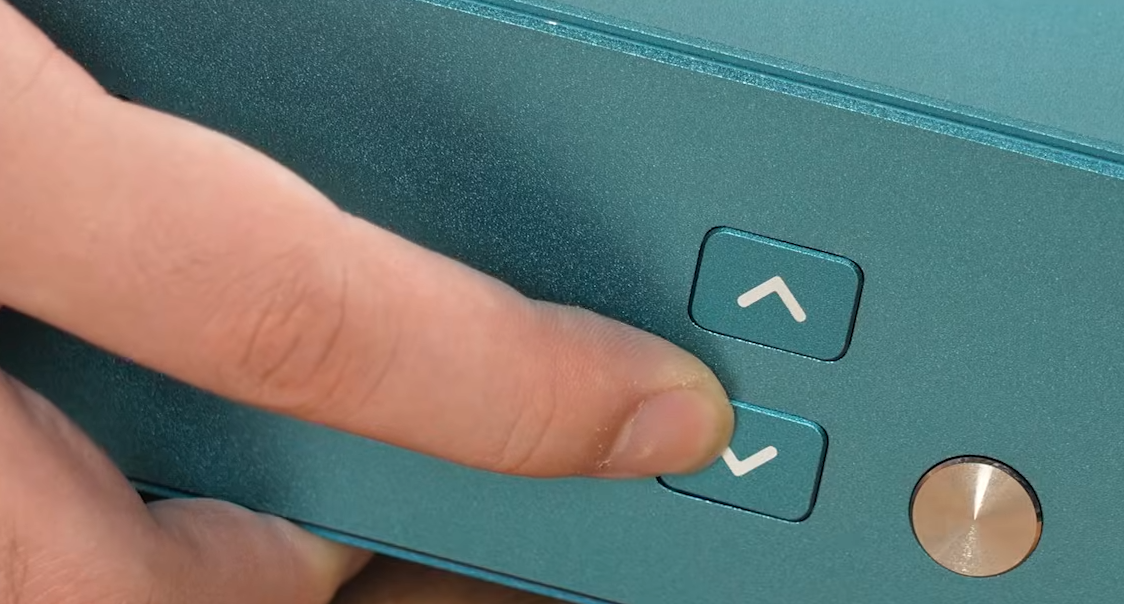

Z軸を調整

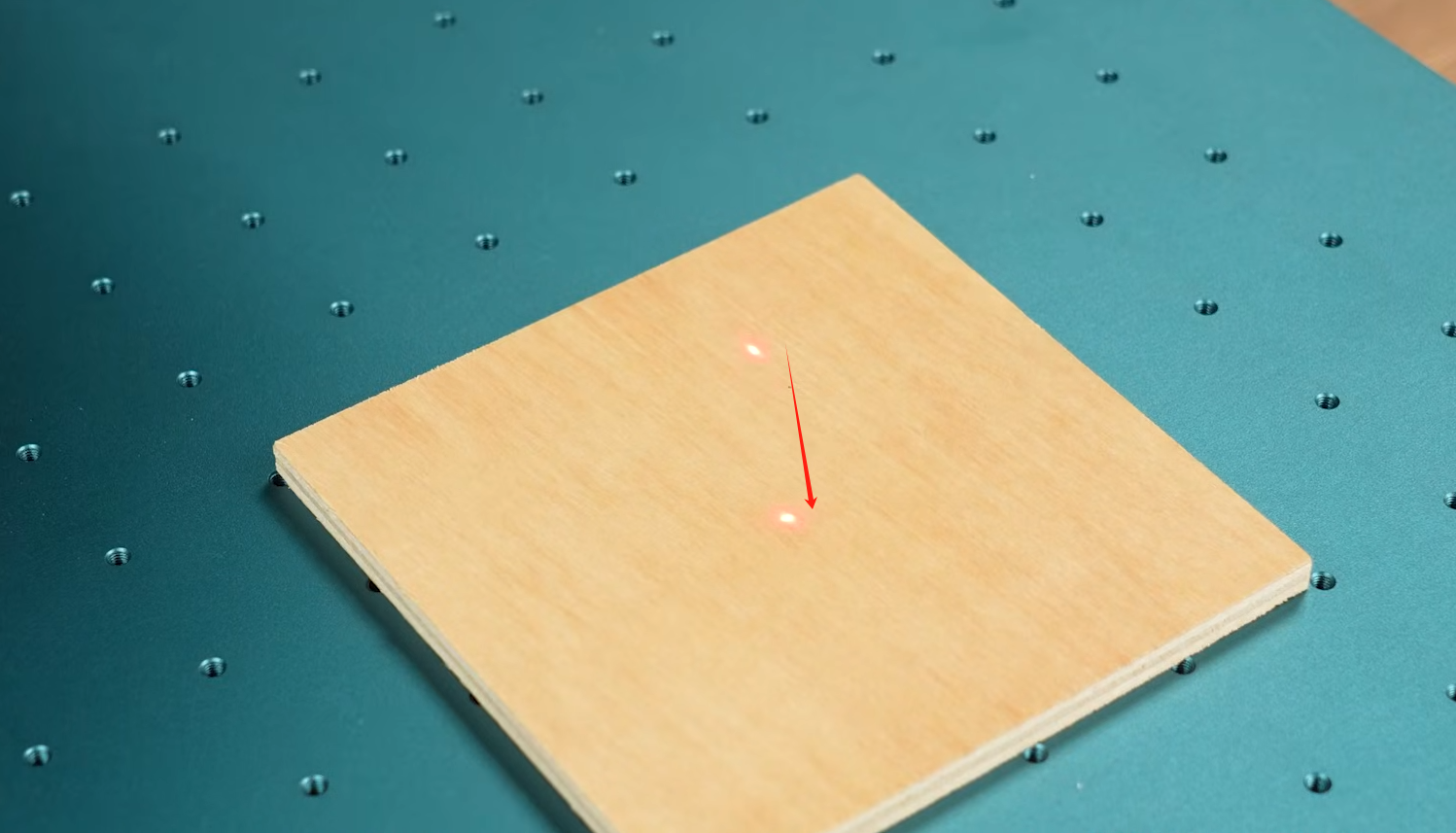

2点が重なる位置へ合わせる

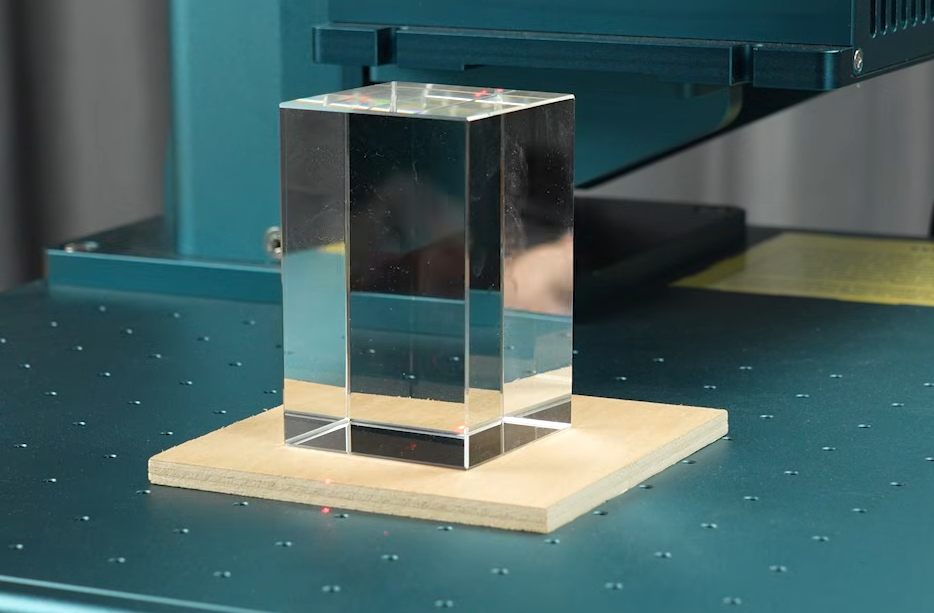

Preview枠に合わせて水晶を置く

透明な水晶ではガイド枠が見えにくい場合があります。白い紙または柔らかい布を水晶の上へ置くと、ガイド光の位置を確認しやすくなります。確認後は、材料や機械に干渉しない状態で加工します。

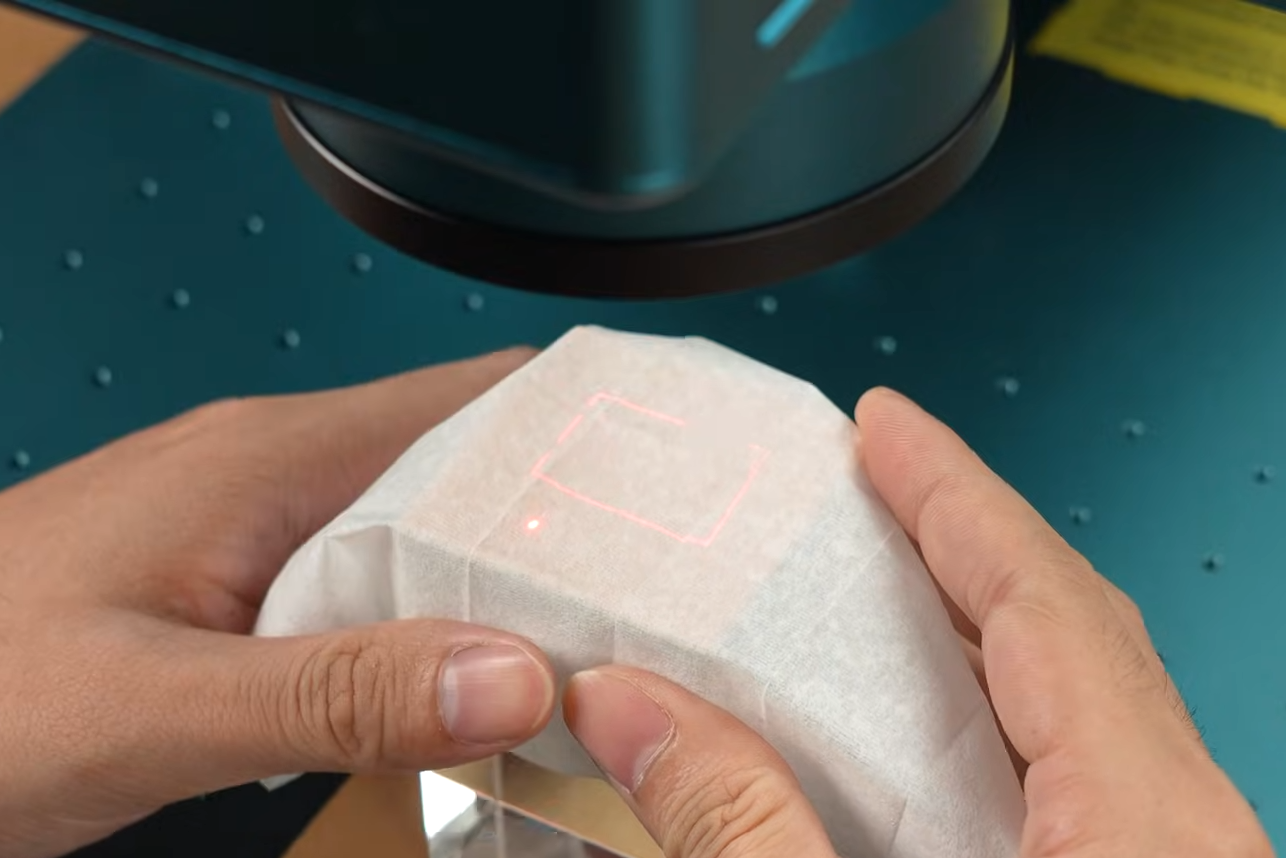

白い紙または柔らかい布を使用

水晶上のPreview位置を確認

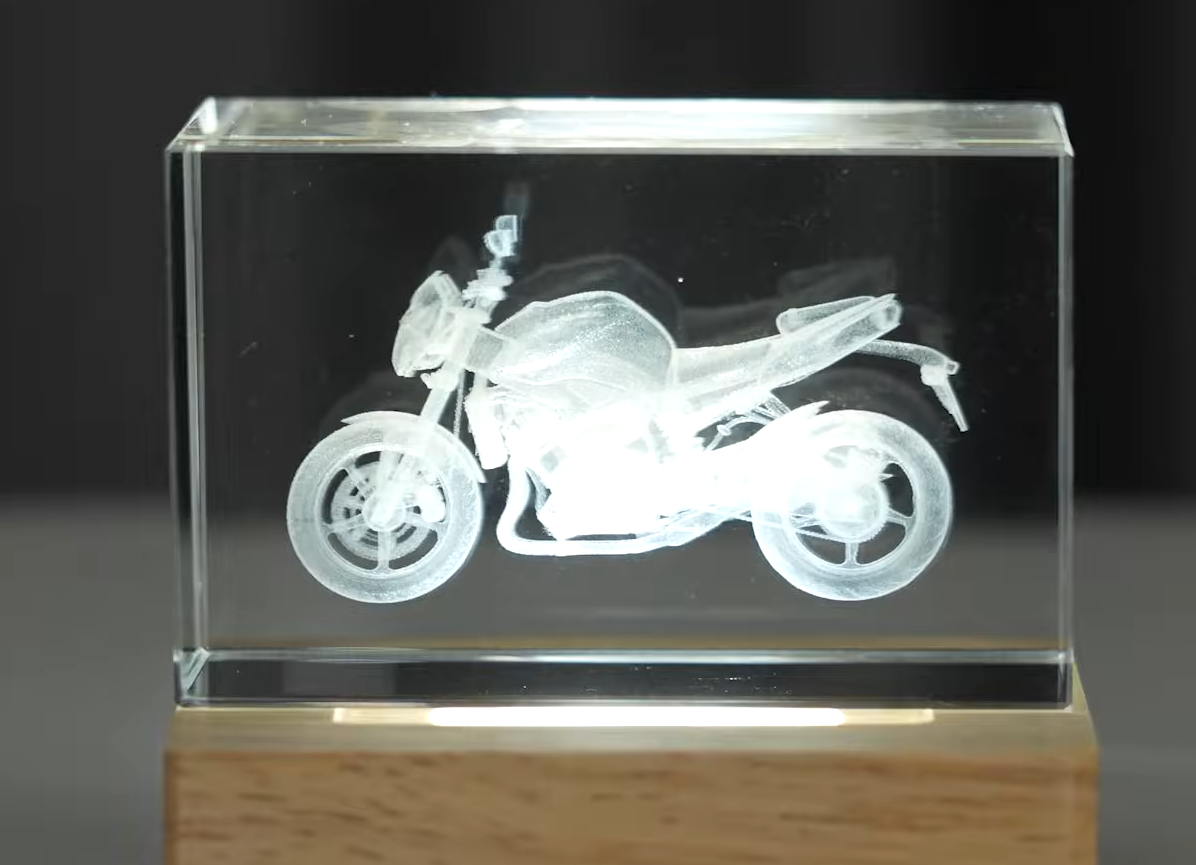

水晶内彫りの完成例

8. 主な加工パラメーター

項目 意味 設定時の考え方
Speed 加工速度 遅いほど作用が強くなる傾向。細部と加工時間のバランスを取る。
Power レーザー出力 高すぎると焦げ、溶け、割れの原因になるため低めからテスト。
Frequency パルス周波数 線の連続性、熱の入り方、加工痕に影響。
Q Pulse Width パルス幅 ピーク出力や材料への作用に影響。プリセットを基準に少しずつ調整。
Marking times 加工回数 1回ごとの状態を確認し、必要な場合のみ増やす。
XY spacing 同一層の点間隔 小さいほど高密度・高精細になるが、加工時間が長くなる。
Z spacing 層と層の間隔 小さいほど立体のつながりが滑らかになるが、加工時間が長くなる。
Dot time 1点の照射時間 長いほど点が強く・明るくなる傾向。水晶の割れや大きな点に注意。

9. トラブル時の確認

症状 確認すること
V5が接続されない 電源、USBケーブル、USBポート、ドライバー、他ソフトの接続占有を確認。
加工サイズ・位置がずれる V5固有パラメーターの取得、選択レンズ、加工モード、データ寸法、素材固定を確認。
焦点が合わない 150mm／70mmの選択、取り付けたレンズ、2点の重なり、加工面の高さを確認。
彫刻されない／薄い 焦点、対象レイヤー、Power、Speed、Frequency、加工回数、材料適合性を確認。
水晶内彫りの位置がずれる 水晶の実寸、モデル位置、軸深度、目標深度、70mmレンズ、Preview枠を確認。
水晶が割れる／点が大きい 加工を停止し、Power、Dot time、点密度、加工回数を弱める方向で見直す。

10. 加工前チェックリスト

  • □ 材質が明確で、UVレーザー加工に適している
  • □ 排煙・換気が作動し、消火器を用意している
  • □ 355nm対応の保護メガネを着用している
  • □ V5がSGD Laserで接続済みになっている
  • □ V5固有の機械パラメーターを取得済み
  • □ 150mm／70mmの選択と装着レンズが一致している
  • □ 加工物、治具、レンズに干渉がない
  • □ フォーカス光の2点を1点に合わせた
  • □ 加工条件と加工回数を確認した
  • □ Previewで位置・サイズ・範囲を確認した
  • □ 水晶内彫りでは保護用スペーサーを置いた
  • □ 加工中に機械から離れない

本ページは、SCULPFUN公式のV5 Software User Guide for SGD Laser、SGD Laser PC操作ガイド、V5ユーザーマニュアルをもとに、V5ユーザー向けに操作手順を日本語で再構成した参考資料です。

対象：SCULPFUN V5／SGD Laser v2.0.51画面を基準（2026年9月確認）
